施耐德Unity Pro的赋值、置位、复位指令

    赋值、置位、复位指令属于输出类指令。其中，赋值指令(=)将逻辑运算结果写入指定的地址位，置位指令S（Set，置位或置1）将指定的地址位置位（变为“1”并保持）。复位指令R (Reset，复位或置0)将指定的地址位复位（变为“0”并保持）。    如果图3-32中I0.1的常开触点接通，Q4.3变为“1”并保持，即使I0.1的常开触点断开，仍保持“1”状态。I0.3的常开触点闭合时，Q4.3变为“0”并保持该状态，即使I0.3的常开触点断开，仍保持“0”状态。如果被指定复位的是定时器或计数器，将清除定时器/计数器的定时/计数当前值，并将其地址位复位。

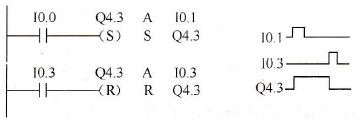

    图3-32    置位与复位
