PC与CPM1A系列PLC的连接

    如图7-20 (a)所示的点对点结构的连接方式，称为1：1HOST link通信方式。CPMIA系列PLC没有RS-232C串行通信端口，它是通过外设通信口与上位机进行通信的，因此CPMIA需配置RS-232C通信适配器CPM1-CIF01（其模式开关应设置在“HOST”）才能使用。1：1 HOST link通信时，上位机发出指令信息给PLC，PLC返回响应信息给上位机。这时，上位机可以监视PLC的工作状态，例如可跟踪监测、进行故障报警、采集PLC控制系统中的某些数据等。还可以在线修改PLC的某些设定值和当前值，改写PLC的用户程序等。    如图7-20(b)所示的为多点结构的连接方式，称为1：N HOST link通信方式，一台上位机最多可以连接32台PLC。在这种通信方式下，上位机要通过链接适配器B500-AL004与CPMIA系列PLC连接，每台PLC都要在通信口配一个RS-422适配器。利用1：NHOST link通信方式，可以用一台上位机监控多台PLC的工作状态，实现集散控制。

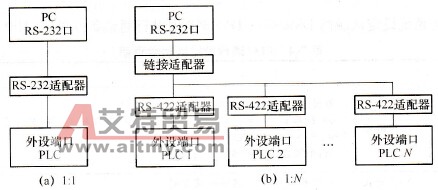

    图7-20    PC与CPM1A系列PLC的连接
