PROFIBUS-DP基本功能

    PROFIBUS-DP用于现场设备级的高速数据传送，主站周期地读取从站的输入信息并周期地向从站发送输出信息。总线循环时间必须要比主站(PLC)程序循环时间短。除周期性用户数据传输外，PROFIBUS-DP还提供智能化设备所需的非周期性通信以进行组态、诊断和报警处理。    (1) PROFIBUS-DP基本特征    采用RS-485双绞线、双线电缆或光缆传输，传输速率从9.6 kbit/s到12 Mbit/s。各主站间令牌传递，主站与从站间为主从传送。支持单主或多主系统，总线上最多站点（主一从设备）数为126。采用点对点（用户数据传送）或广播（控制指令）通信。循环主一从用户数据传送和非循环主一主数据传送。控制指令允许输入和输出同步。同步模式为输出同步；锁定模式为输入同步。    每个PROFIBUS-DP系统包括3种类型设备：第一类DP主站(DPMl)、第二类DP主站(DPM2)和DP从站。DPM1是中央控制器，它在预定的周期内与分散的站（如DP从站）交换信息。典型的DPM1如PLC、PC等；DPM2是编程器、组态设备或操作面板，在DP系统组态操作时使用，完成系统操作和监视目的；DP从站是进行输入和输出信息采集和发送的外围设备，是带二进制值或模拟量输入／输出的I/O设备、驱动器、阀门等。    经过扩展的PROFIBUS-DP诊断能对故障进行快速定位。诊断信息在总线上传输并由主站采集。诊断信息分3级：本站诊断操作，即本站设备的一般操作状态，如温度过高、压力过低；模块诊断操作，即一个站点的某具体I/O模块故障；通道诊断操作，即一个单独输入／输出位的故障。    (2) PROFIBUS-DP允许构成单主站或多主站系统    在同一总线上最多可连接126个站点。系统配置的描述包括：站数、站地址、输入／输出地址、输入／输出数据格式、诊断信息格式及所使用的总线参数。    PROFIBUS-DP单主站系统中，在总线系统运行阶段，只有一个活动主站。如图7-29所示为PROFIBUS-DP单主站系统，PLC作为主站。

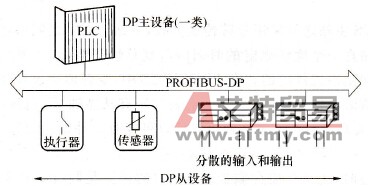

    图7-29    PROFIBUS-DP单主站系统    PROFIBUS-DP多主站系统中总线上连有多个主站。总线上的主站与各自的从站构成相互独立的子系统。如图7 30所示，任何一个主站均可读取DP从站的输入／输出映像，但只有一个DP主站允许对DP从站写入数据。

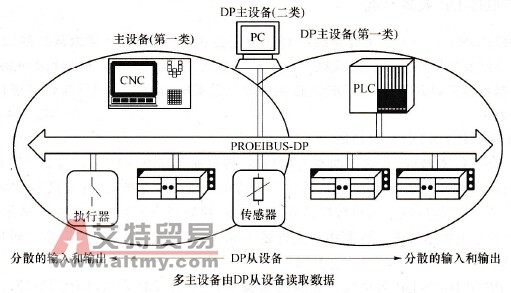

    图7-30    PROFIBUS-DP多主站系统    (3) PROFIBUS-DP系统行为    PROFIBUS-DP系统行为主要取决于DPM1的操作状态，这些状态由本地或总线的配置设备所控制，主要有运行、清除和停止3种状态。在运行状态下，DPM1处于输入和输出数据的循环传输，DPM1从DP从站读取输入信息并向DP从站写入输出信息；在清除状态下，DPM1读取DP从站的输入信息并使输出信息保持在故障安全状态；在停止状态下，DPM1和DP从站之间没有数据传输。    DPM1设备在一个预先设定的时间间隔内，以有选择的广播方式将其本地状态周期性地发送到每一个有关的DP从站。如果在DPM1的数据传输阶段中发生错误，DPM1将所有相关的DP从站的输出数据立即转入清除状态，而DP从站将不再发送用户数据。在此之后，DPM1转入清除状态。    (4) DPM1和DP从站间的循环数据传输    DPM1和相关DP从站之间的用户数据传输是由DPM1按照确定的递归顺序自动进行。在对总线系统进行组态时，用户对DP从站与DPM1的关系作出规定，确定哪些DP从站被纳入信息交换的循环周期，哪些被排斥在外。    DMP1和DP从站之间的数据传送分为参数设定、组态和数据交换3个阶段。在参数设定阶段，每个从站将自己的实际组态数据与从DPM1接收到的组态数据进行比较。只有当实际数据与所需的组态数据相匹配时，DP从站才进入用户数据传输阶段。因此，设备类型、数据格式、长度以及输入／输出数量必须与实际组态一致。    (5) DPM1和系统组态设备间的循环数据传输    除主一从功能外，PROFIBUS-DP允许主一主之间的数据通信，这些功能使组态和诊断设备通过总线对系统进行组态。    (6)同步和锁定模式    除DPM1设备自动执行的用户数据循环传输外，DP主站设备也可向单独的DP从站、一组从站或全体从站同时发送控制命令。这些命令通过有选择的广播命令发送的。使用这一功能将打开DP从站的同级锁定模式，用于DP从站的事件控制同步。    主站发送同步命令后，所选的从站进入同步模式，在这种模式中，所编址的从站输出数据锁定在当前状态下。在这之后的用户数据传输周期中，从站存储接收到输出的数据，但它的输出状态保持不变；当接收到下一同步命令时，所存储的输出数据才发送到外围设备上。用户可通过非同步命令退出同步模式。    锁定控制命令使得编址的从站进入锁定模式。锁定模式将从站的输入数据锁定在当前状态下，直到主站发送下一个锁定命令时才可以更新。用户可以通过非锁定命令退出锁定模式。    (7)保护机制    对DP主站DPM1使用数据控制定时器对从站的数据传输进行监视。每个从站都采用独立的控制定时器，在规定的监视间隔时间中，如数据传输发生差错，定时器就会超时，一旦发生超时，用户就会得到这个信息。如果错误自动反应功能“使能”，DPM1将脱离操作状态，并将所有关联从站的输出置于故障安全状态，并进入清除状态。
