三菱FX2N系列PLC并联电路块的串联指令ANB

    两个以上接点并联的电路称作并联电路块，并联电路块串联指令的助记符、功能、梯形图和程序步等指令要素如表3. 10所示。    表3.10    并联电路块的串联指令
    (1) ANB（并联电路块与）为将并联电路块的始端与前一个电路串联连接的指令。并联电路块串联连接时，在支路始端用LD和LDI指令，在支路终端用ANB指令。ANB指令不带操作数，其后不跟任何软元件编号，ANB指令也是电路块之间的一段连接线。    (2)多重串联电路中，若每个并联块都用ANB指令顺次串联，则并联电路数不受限制。ANB指令也可以集中起来使用，最多可使用7次，相关说明与ORB指令是类似的。    例3.7 阅读图3.11(a)中的梯形图，写出图3.11(a)梯形图所对应的指令表，指出各指令的步序及程序的总步数。

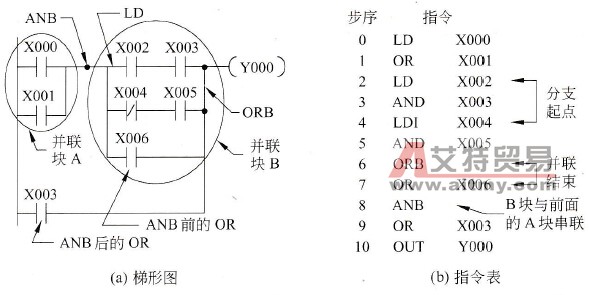

    图3. 11    ANB指令举例    解用FXGP软件来转换，得到对应图3.11(a)梯形图的指令表如图3.11(b)所示。按照两两串联的原则，在首次出现的两个并联块后应加一个ANB指令，此后每出现一个要串联的并联块，就要加一个ANB指令。当前面一个并联块结束时，应用LD或LDI指令开始后一个并联块。查阅表3. 10和前述相关指令的程序步可知，各指令均为1步，所以总的程序步为11步，与FXGP转换后得到的结果相同。
