三菱FX2N系列PLC的BIN变换指令

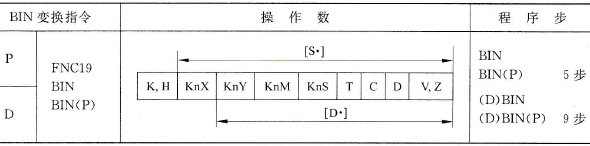

    二进制变换BIN( Binary)指令格式为：    FNC19 BIN[S·][D·]    其中，[S·]为被转换的软元件；[D·]为目的软元件。BIN变换指令的功能是将指定软元件中的BCD码转换成二进制数并送到指定的目的软元件中去。此指令的作用正好与BCD变换指令相反，用于将软元件中的BCD码转换成二进制数。    BIN变换指令的助记符、功能号、操作数和程序步等指令概要如表5.19所示。由表5. 19可见，能够充当源操作数的要除去常数K、H，如表中[S·]所指定的范围内的所有软元件；能够充当目操作数的软元件要除去常数K、H和输入继电器位组合，如表中[D·]所指定的范围内的软元件。    表5.19    BIN变换指令概要
    图5. 34所示为BIN变换指令的示例梯形图，对应指令为：BIN K2X000 D10。这条指令可以将BCD拨盘的设定值通过X007～X000输入到PLC中去。

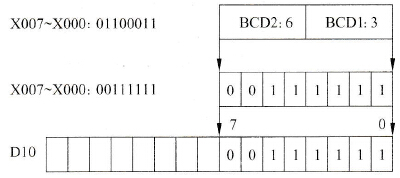

    图5.34    BIN变换指令举例    在图5.34中，如果X010接通，将执行BIN变换指令，把从X007～X000上输入的两位BCD码变换成二进制数，传送到DIO的低八位中。上述指令执行过程的示意图如图5.35所示，假设输入的BCD码值是63，如果不用BIN变换指令直接输入，将是二进制的01100011，即十进制的99，从而就会引起数据错误。如果用BIN变换指令输入，将会先把BCD码63转化成二进制的00111111，就不会出错了。
    图5.35    BIN变换指令执行示意图    BIN变换指令有32位操作和脉冲操作方式：    (D)BIN(P)[S·][D·]
