抢答器三菱FX系列PLC的控制系统设计

    1．设备概况    实用抢答器的这一产品是各种竞赛活动中不可缺少的设备，无论是学校、工厂、军队还是益智性电视节目，都会举办各种各样的智力竞赛，都会用到抢答器。目前市场上已有的各种各样的智力竞赛抢答器绝大多数是早期设计的，只是具有抢答锁定功能的一个电路，以模拟电路、数字电路或者模拟电路与数字电路相结合的产品。这部分抢答器已相当成熟。现在的抢答器具有倒计时、定时、自动（或手动）复位、报警（声响提示，有的以音乐的方式来体现）、屏幕显示、按键发光等多种功能。但功能越多的电路相对来说就越复杂，且成本偏高，故障高，显示方式简单（有的甚至没有显示电路），无法判断提前抢按按钮的行为，不便于电路升级换代。本设计是利用PLC作为核心部件进行逻辑控制及信号的产生，用PLC本身的优势使竞赛真正达到公正、公平、公开。    2．控制要求    1)抢答器同时供8名选手或8个代表队比赛，分别用8个按钮S1~S8表示。    2)设置一个系统清除和抢答控制开关S，该开关由主持人控制。    3)抢答器具有锁存与显示功能。即选手按动按钮，锁存相应的编号，并在LED上显示，同时扬声器发出报警声响提示。选手抢答实行优先锁存，优先抢答选手的编号一直保持到主持人将系统清除为止。    4)抢答器具有定时抢答功能，且一次抢答的时间由主持人设定（如10s）。当主持人启动“开始”键后，定时器进行倒计时，同时扬声器发出短暂的声响，该声响持续的时间0. 5s左右。    5)参赛选手在设定的时间内进行抢答，抢答有效，定时器停止工作，显示器上显示选手的编号，并保持到主持人将系统清除为止。    6)如果定时时间已到，无人抢答，本次抢答无效，系统报警并禁止抢答，定时显示器上显示0。    3．I/O分配表    I/O分配表见表7-4。    表7-4    I/O分配表
  输入电器     输入地址     输出电器     输出地址  按钮S1     X0     LED数码管     Y10～Y17  按钮S2     X1     系统报警     Y1  按钮S3     X2     扬声器     Y2  按钮S4     X3 　- 　-  按钮S5     X4 　- 　-  按钮S6     X5 　- 　-  按钮S7     X6 　- 　-  按钮S8     X7 　- 　- 控制开关S     X10 　- 　-     4．梯形图    梯形图如图7-13所示。

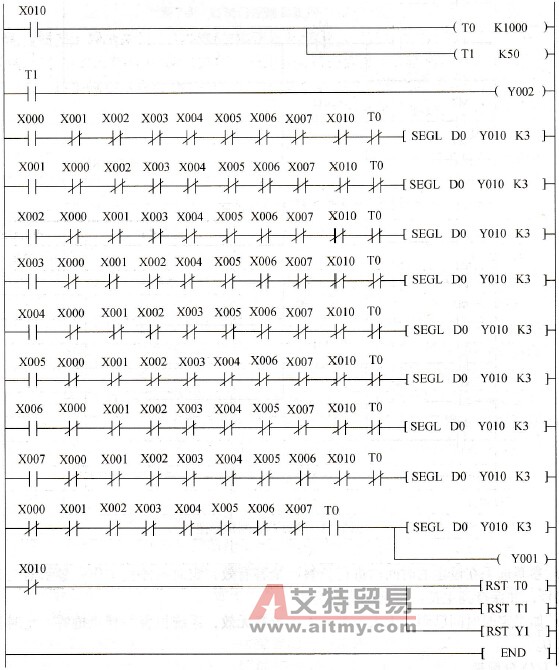

    图7-13    抢答系统梯形图
