三菱FX2N系列PLC的电路块连接指令ORB/ANB

    电路块连接指令见表2-6。

    表2-6    电路块连接指令表

    1．用法示例

    电路块连接指令的应用如图2-11和图2-12所示。

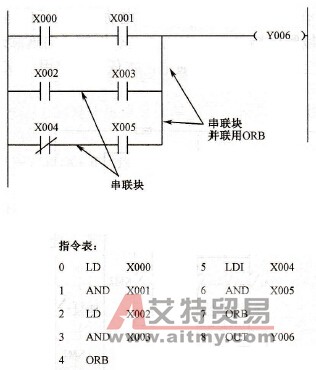

    图2-11    串联电路块并联

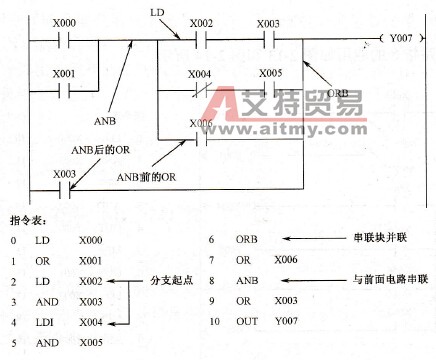

    图2-12    并联电路块串联

    2．使用注意事项

    ①ORB是串联电路块的并联连接指令，ANB是并联电路块的串联连接指令。它们都没有操作元件，可以多次重复使用。

    ②ORB指令是将串联电路块与前面的电路并联，相当于电路块间右侧的一段垂直连线。并联的电路块的起始触点要使用LD或LDI指令，完成了电路块的内部连接后，用ORB指令将它与前面的电路并联。

    ③ANB指令是将并联电路块与前面的电路串联，相当于两个电路之间的串联连线。要串联的电路块的起始触点使用LD或LDI指令，完成了电路块的内部连接后，用ANB指令将它与前面的电路串联。

    ④ORB、ANB指令可以多次重复使用，但是，连续使用时，应限制在8次以下，所以，在写指令时，最好按图2-11和图2-12所示的方法写指令。
