S7-200 PLC通信的网络NETR/NETW指令

    S7-200 CPU之间的PPI网络通信只需要两条简单的指令，它们是NETR（网络读）和NETW（网络写）指令。在网络读写通信中，只有主站需要调用NETR/NETW指令，从站只需编程处理数据缓冲区（取用或准备数据）。

   LAD及STL语言形式的NETR/NETW指令如表6-5所列。

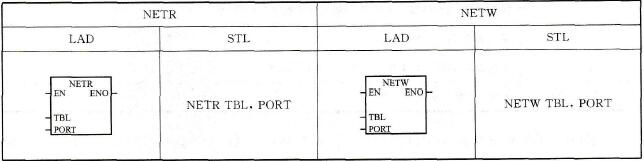

    表6-5    NETR/NETW指令

   1) NETR指令

   NETR（网络读）指令初始化一个通信操作，根据指令中对“TBL”（表）的定义，通过指定的“PORT”（端口）从远程设备上采集数据。NETR指令可以从远程站点读取最多16个字节的信息。

   NETR/NETW指令的TBL参数为字节类型，可以是VB、MB、*VD、*LD或* AC，TBL参数的意义如表6-6所列。

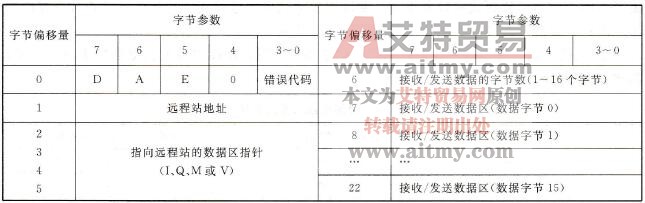

    表6-6    NETR/NETW指令的TBL参数

    表中首字节中各标志位的意义如下。

    “D”——完成（操作已完成）。0：未完成；1：完成。

    “A”——有效（操作已被排队）。0：无效；1：有效。

    “E”——错误。0：无错误；1：错误。错误代码的意义如表6-7所列。

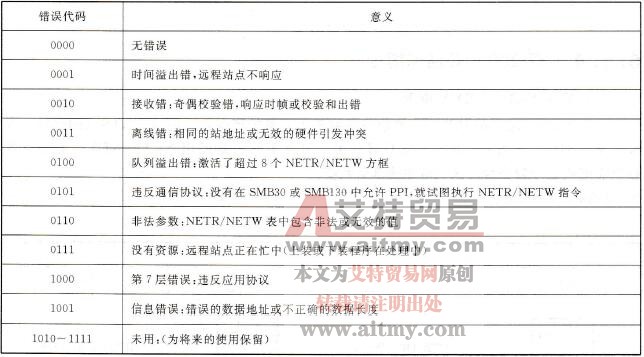

    表6-7    TBL参数中错误代码的意义

   NETR/NETW指令的PORT参数为字节类型的常数，对于CPU 221、CPU 222和CPU 224则只能取“O”；对于CPU 224 XP和CPU 226可以取“0”或“1”。

   SMB30和SMB130分别是S7-200 CPU的Port 0和Port 1通信方式控制字，可设置自由端口通信的通信方式，并提供自由端口或者系统所支持的协议之间的选择。

    注意：S7-200系统规定，在程序中可以使用任意多条网络读写指令，但是在同一时间，最多只能有8条网络读写指令被激活。例如，在所给的S7-200 CPU中，可以有4条网络读指令和4条网络写指令，或者2条网络读指令和6条网络写指令在同一时间被激活。

   2) NETR/NETW指令向导

    可以使用STEP 7-Micro/WIN软件中的“网络读写向导”来生成网络读写程序，且只有在PPI通信中作为主站的CPU才需要用NETR/NETW向导编程。在STEP 7-Micro/WIN中的命令菜单中选择“工具”一“指令向导”可打开指令向导窗口（如图6-18所示），然后选择“NETR/NETW”可启动“网络读写向导”。

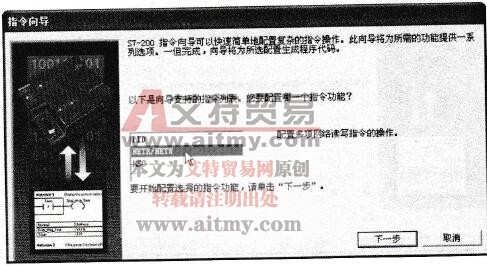

    图6-18    指令向导窗口

    在使用向导时必须先对项目进行编译，在随后弹出的对话框中选择“是”，确认编译。如果已有的程序中存在错误，或者有尚未编完的指令，编译不能通过。如果当前项目中已经存在一个NETR/NETW的配置，则必须选择是编辑已经存在的NETR/NETW的配置．还是创建一个新的配置。

    指令向导分为以下几个步骤。

    ①定义用户所需网络操作的数目。

    如图6-19所示，向导的第1步提示用户选择所需网络读/写操作的数目。用户最多只能配置24个网络操作，程序会自动调配这些通信操作。

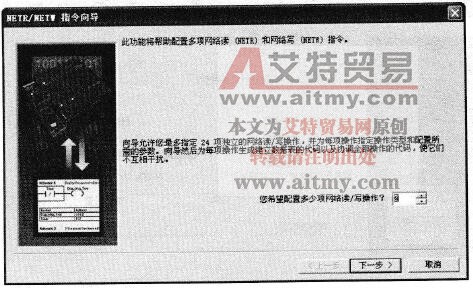

    图6-19    选择网络读/写指令条数

    ②定义通信口和子程序名。

    如图6-20所示，向导的第2步将提示用户选择应用哪个通信口进行PPI通信：Port0或Port1。

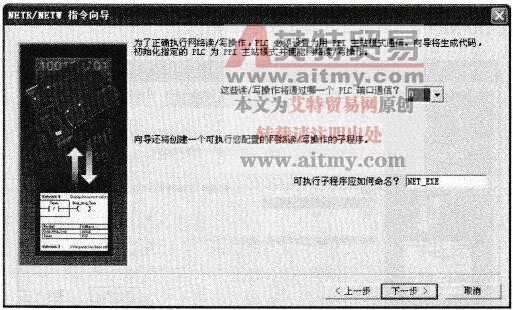

    图6-20    选择通信端口和指定子程序名称

    用户一旦选择了通信口，则向导中所有网络操作都将通过该口通信，即通过向导定义的网络操作，只能一直使用一个口与其他CPU进行通信。向导为子程序定义了一个缺省名(NET_EXE)，当然用户也可以修改这个缺省名。

    ③定义网络操作。

    向导的第3步将提示用户设置网络操作的细节。每一个网络操作，都要定义以下信息：

    定义该操作是一个NETR还是NETW；定义应该从远程PLC读取多少个数据字节(NETR)或者应该写到远程PLC多少个数据字节(NETW)。每条网络读写指令最多可以发送或接收14个字节的数据；定义想要通信的远程PLC地址。

    如图6-21所示，如果定义的是NETR（网络读）操作，则还需要进一步定义读取的数据应该存在本地PLC的哪个地址区，有效的操作数可为VB、IB、QB、MB、LB；定义应该从远程PLC的哪个地址区读取数据，有效的操作数为VB、IB、QB、MB、LB。

    图6-21    设定网络读操作细节

    如图6-22所示，如果定义的是NETW（网络写）操作，则还需要进一步定义要写入远程PLC的本地PLC数据地址区，有效的操作数可为VB、IB、QB、MB、LB；定义应该写入远程PLC中哪个地址区，有效的操作数为VB、IB、QB、MB、LB。

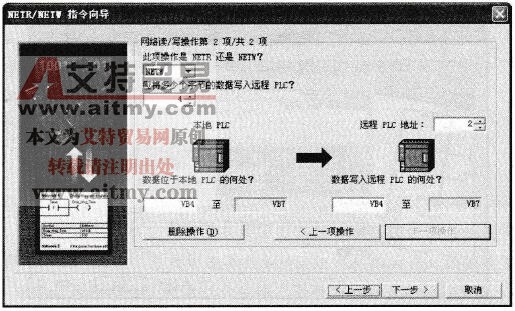

    图6-22    设定网络写操作细节

    单击“删除操作”按钮，可以删除当前定义的操作；单击“下一项操作”按钮，可以进入下一步网络操作的定义。

    ④分配V存储区地址。

    如图6-23所示，向导的第4步将提示用户分配V存储区地址。配置的每一个网络操作需要12字节的V区地址空间，上例中配置了两个网络操作，因此占用了25个字节的V区地址空间。向导自动为用户提供了建议地址，用户也可以自己定义V区地址空间的起始地址。

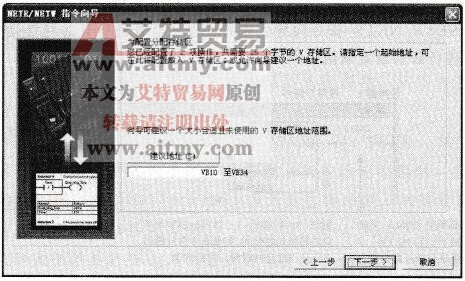

    图6-23    分配数据区地址

    注意：要保证用户程序中已经占用的地址、网络操作中读写区所占用的地址以及此处向导所占用的V区地址空间不能重复使用，否则将导致程序不能正常工作。

    ⑤生成子程序及符号表。

    如图6-24所示，向导的第5步将提示用户生成子程序和符号表。图中显示了NETR/NETW向导将要生成的子程序、全局符号表。

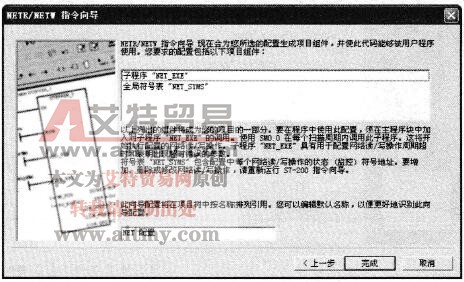

    图6-24    生成子程序和符号表

    单击“完成”按钮，然后在弹出的确认对话框中单击“是”按钮，则在当前项目中生成子程序及全局符号表，如图6-25所示。

    图6-25    网络读写子程序

    ⑥调用子程序。

    如图6-26所示，要实现网络读写功能，需要在程序中调用向导生成的NETR/NETW参数化子程序。NETR/NETW指令向导生成的子程序能管理所有的网络读写通信，用户不必再编其他程序进行诸如设置通信口的操作。

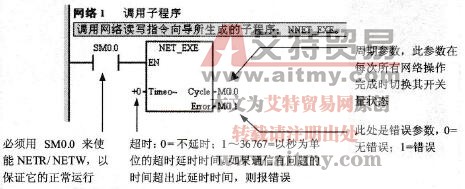

    图6-26    调用NETR/NETW参数化子程序
