PLC供电电路的设计技术方法

    供电电路的性能直接影响到PLC控制系统的可靠性，在设计供电电路时应注意考虑下列因素：    ·输入电源电压允许在一定的范围内变化：    · 当输入交流电断电时，应不破坏控制器程序和数据；    ·在控制器不允许断电的场合，应考虑供电电源的冗余；    ·当外部设备电源断电时，应不影响控制器的供电；    ·要考虑供电电路的抗干扰措施。    下面是几种实用的供电电路设计方案：    (1)使用隔离变压器的供电电路    图4.11所示是使用隔离变压器的供电电路，控制器和I/O系统分别由各自的隔离变压器供电，并与主回路电源分开，这样当输入输出供电断电时不会影响控制器的供电。
    图4.11    使用隔离变压器的供电电路    (2)使用UPS的供电电路    图4.12所示是使用不间断电源UPS (UninterruptedPower Supply)的供电电路。UPS平时处于充电状态，当输入断电时，UPS能自动切换到输出状态，继续向控制器供电。    根据UPS的容量，在交流电断电后，可继续向控制器供电10～30min，因此对于非长时间停电的系统，其效果是非常显著的。    (3)双路供电电路    对于要求供电可靠性非常高的情况，交流供电最好采用双路供电，两路电源分别引自不同的变电站。当一路供电故障时，要能自动切换到另一路供电。    图4.13所示的电路就是双路供电系统的典型结构，图中的RA和RB均是欠压继电器控制回路，工作原理如下。
    图4.12    使用UPS的供电电路

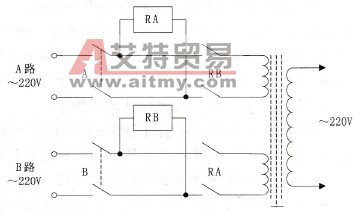

    图4.13    双路供电电路    ·先合上开关A，令A路供电，则RA的常开触点为断开状态；由于B路没有供电，    欠压继电器RB动作，其常开触点接通，完成A路供电控制。    ·然后合上开关B，这样B路处于备用状态。    ·当A路电压降到规定值时，欠压继电器RA动作，其常开触点闭合，使B路开始供    电，同时断开RB的触点。    由B路切换到A路供电的原理与此相同。
