STEP 7的整数加(ADD_I)指令

    当允许输入端EN为高电平“1”时，输入端IN1和IN2中的整数相加，结果送入OUT中。如果该结果超出了整数（16位）允许的范围，OV位和OS位将为“1”并且EN0为逻辑“0”，这样便不执行此数学框后ENO连接的其他函数。IN1和IN2中的数可以是常数。整数加的表达式是：IN1+IN2 = OUT。

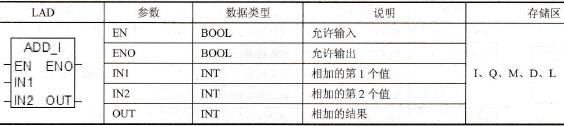

    整数加(ADD_I)指令和参数见表4-44。

    表4-44    整数加(ADD_I)指令和参数

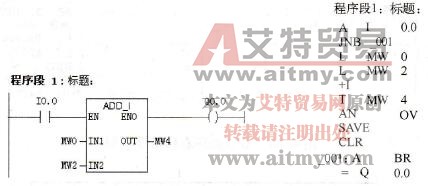

    下面艾特贸易网小编用一个例子来说明整数加(ADD_I)指令，梯形图和指令表如图4-82所示。当I0.0闭合时，激活整数加指令，IN1中的整数存储在MW0中，假设这个数为11，IN2中的整数存储在MW2中，假设这个数为21，整数相加的结果存储在OUT端的MW4中的数是32。由于没有超出计算范围，所以Q0.0输出为“1”。假设IN1中的整数为9999，IN2中的整数为30000，整数相加的结果存储在OUT端的MW4中的数是25537。由于超出计算范围，所以Q0.0输出为“0”。

    图4-82    整数加(ADD_I)指令示例

    双整数加(ADD_DI)指令与整数加(ADD_I)指令类似，只不过其数据类型为双整数，在此艾特贸易网不赘述。
