STEP 7的双字循环右移(ROR_DW)指令

    当双字循环右移(ROR_DW)指令的EN位为高电平“1”时，将执行双字循环右移指令，将IN端指定的内容循环右移N端指定的位数，然后写入OUT端指令的目的地址中。双字循环右移(ROR_DW)指令和参数见表4-43。

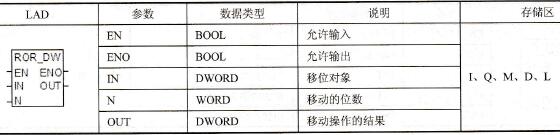

    表4-43    双字循环右移(ROR_DW)指令和参数

    下面艾特贸易网小编用一个例子来说明双字循环右移(ROR_DW)指令的应用，梯形图和指令表如图4-80所示。当I0.0闭合时，激活双字循环右移指令，IN中的双字存储在MD0中，假设这个数为2#1001 1101 1111 1011 10011101 1111 1011，除最低4位外，其余各位向右移4位后，双字的最低4位，循环到双字的最高4位，结果是OUT端的MD0中的数是2#1011 1001 1101 1111 1011 1001 1101 1111，其示意图如图4-81所示。

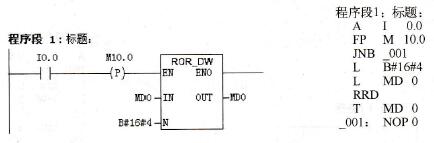

    图4-80    双字循环右移指令示例

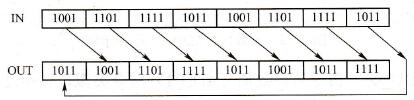

    图4-81    双字循环右移指令示意图
