STEP 7的双整数转换成实数(DTR)

    双整数转换成实数指令是将IN端指定的内容以双整数的格式读入，然后将其转换为实数码格式输出到OUT端。实数格式在后续算术计算中是很常用的，如3.14就是实数形式。双整数转换成实数指令和参数见表4-31。

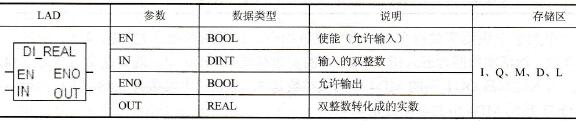

    表4-31    双整数转换成实数指令和参数

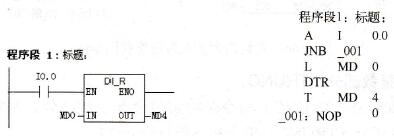

    用一个例子来说明双整数转换成实数指令，梯形图和指令表如图4-64所示。当I0.0闭合时，激活双整数转换成实数指令，IN中的双整数存储在MD0中，(假设用10进制表示为16)，转换完成后OUT端的MD4中的实数是16。一个实数要用4个字节存储。

    图4-64    双整数转换成实数指令示例

    【艾特贸易网实例】请设计梯形图程序，将整数16#22转化成实数，并保存在MD10中。

    【艾特贸易网解答】

   STEP 7中没有将整数直接转化成实数的指令，但可以通过数次转换将整数转换成实数，先将整数转换成双整数，再将双整数转换成实数。梯形图如图4-65所示。

    图4-65    梯形图
