STEP 7的整数转换成BCD (ITB)

    整数转换成BCD指令是将IN端指定的内容以整数的格式读入，然后将其转换为BCD码格式输出到OUT端。如果IN端的整数大于999，PLC不停机，仍然正常运行。由于字的BCD码最大只能表示C#999（最高4位为符号位）。若IN端的内容大于999，CPU将IN端的内容直接送到OUT端输出，不经过I BCD的转换。这时OUT输出的内容可能超出BCD码的范围。另外OUT端的内容若为BCD码，也有可能是超过999的整数转换出来的，例如整数2457通过I BCD指令以后，OUT的值为C#999。因此在使用I BCD指令时应该保证整数小于等于999。此外，如果IN端的整数为负整数时。转换出的BCD码最高4位为“1”。整数转换成BCD指令和参数见表4-29。

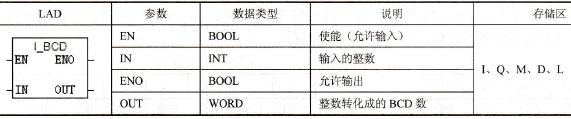

    表4-29    整数转换成BCD指令和参数

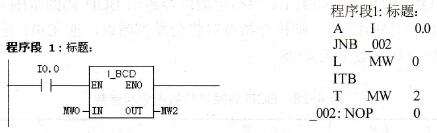

    用一个例子来说明整数转换成BCD指令，梯形图和指令表如图4-62所示。当I0.0闭合时，激活整数转换成BCD指令，IN中的整数存储在MW0中，(假设用16进制表示为16#16)，转换完成后OUT端的MW2中的BCD数是22。

    图4-62    整数转换成BCD指令示例
