STEP 7的BCD转换成整数(BTI)

    (1) BCD码的格式

   BCD码是比较有用的，3位格式如图4-59所示，二进制的0～3位是个位，4～7位是十位，8～11位是百位，11～15位是符号位。7位格式如图4-60所示，二进制的0～3位是个位，4～7位是十位，8～11位是百位，11～15位是千位，16～19位是万位，20～23位是十万位，24～27位是百万位，28～31位是符号位。

    图4-59    3位BCD码的格式

    图4-60    7位BCD码的格式

   (2) BCD转换成整数指令(BTI)

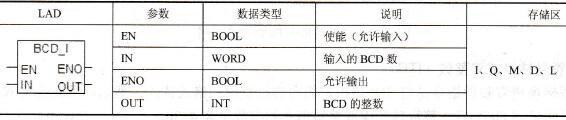

   BCD转换成整数指令是将IN指定的内容以BCD码二～十进制格式读出，并将其转换为整数格式，输出到OUT端。如果IN端指定的内容超出BCD码的范围（例如4位二进制数出现1010～1111的几种组合），则执行指令时将会发生错误，使CPU进入STOP方式。BCD转换成整数指令和参数见表4-28。

    表4-28    BCD转换成整数指令和参数

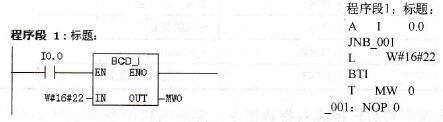

    用一个例子来说明BCD转换成整数指令，梯形图和指令表如图4-61所示。当I0.0闭合时，激活BCD转换成整数指令，IN中的BCD数用16进制表示为16#22(就是十进制的22)，转换完成后OUT端的MW0中的整数的十六进制是16#16。

    图4-61    BCD转换成整数指令示例
