STEP 7的小于比较指令

    小于比较指令有整数小于比较指令、双整数小于比较指令和实数小于比较指令3种。双整数小于比较指令和参数见表4-25。

    表4-25    双整数小于比较指令和参数

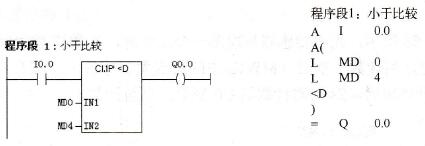

    用一个例子来说明双整数小于比较指令，梯形图和指令表如图4-56所示。当I0.0闭合时，激活双整数小于比较指令，MD0中的双整数和MD4中的双整数比较，若前者小于后者，则Q0.0输出为“1”，否则Q0.0输出为“0”。在I0.0不闭合时，Q0.0的输出为“0”。IN1和IN2可以为常数。

    图4-56    双整数小于比较指令示例

    整数小于比较指令和实数小于比较指令的使用方法与双整数小于比较指令类似，只不过IN1和IN2的参数类型分别为整数和实数。使用比较指令的前提是数据类型必须相同。
