STEP 7的等于比较指令

    等于指令有整数等于比较指令、双整数等于比较指令和实数等于比较指令3种。整数等于比较指令和参数见表4-23。

    表4-23    整数等于比较指令和参数

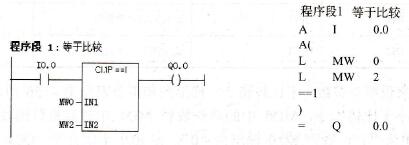

    用一个例子来说明整数等于比较指令，梯形图和指令表如图4-54所示。当I0.0闭合时，激活比较指令，MW0中的整数和MW2中的整数比较，若两者相等，则Q0.0输出为“1”，若两者不相等，则Q0.0输出为“0”。在I0.0不闭合时，Q0.0的输出为“0”。IN1和IN2可以为常数。

    图4-54    整数等于比较指令示例

    双整数等于比较指令和实数等于比较指令的使用方法与整数等于比较指令类似，只不过IN1和IN2的参数类型分别为双整数和实数。
