STEP 7的浮点数的绝对值(ABS)指令

    当允许输入端EN为高电平“1”时，对输入端IN求绝对值，结果送入OUT中。IN中的数可以是常数。浮点数的绝对值(ABS)的表达式是：OUT=|IN|。

    浮点数的绝对值(ABS)指令和参数见表4-51。

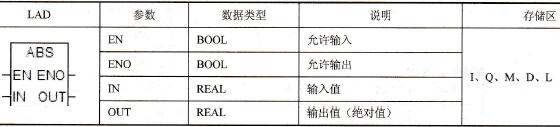

    表4-51    浮点数的绝对值(ABS)指令和参数

    用一个例子来说明浮点数的绝对值(ABS)指令，梯形图和指令表如图4-89所示。当I0.0闭合时，激活浮点数的绝对值指令，IN中的实数存储在MD0中，假设这个数为10.1，实数求绝对值的结果存储在OUT端的MD4中的数是10.1，假设IN中的实数为-10.1，实数求绝对值的结果存储在OUT端的MD4中的数是10.1。由于没有超出计算范围，所以Q0.0输出为“1”。

    图4-89    浮点数的绝对值(ABS)指令示例
