STEP 7的跳转指令及实例

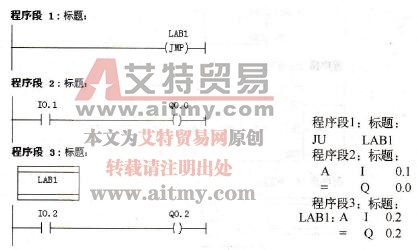

    当逻辑位为“1”时，在块内执行跳转到标号处。跳转指令有两种使用情况：无条件跳转和条件跳转。当梯形图中的左母线与指令间没有其他梯形图元素时执行的是无条件跳转，示例如图4-93所示。

    图4-93    无条件跳转指令示例

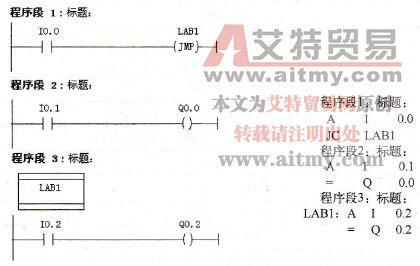

    当逻辑运算的RLO为“1”时，执行的是条件跳转，示例如图4-94所示。当I0.0闭合时，执行条件跳转指令，跳转到标号LAB1处（本例为程序段3），此时无论I0.1是否闭合，Q0.0都为低电平；而当I0.0断开时，不执行跳转指令，程序按照顺序执行，I0.1闭合，Q0.0为高电平，I0.1断开，Q0.0为低电平。

    图4-94    条件跳转指令示例

    【艾特贸易网实例】求和，请设计梯形图。

    【艾特贸易网解答】

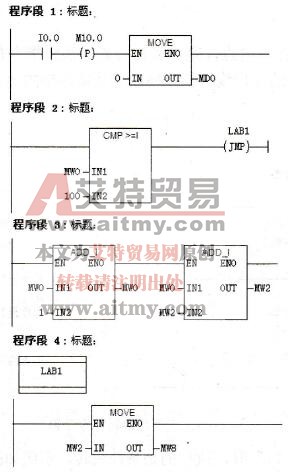

    梯形图如图4-95所示。很显然要用跳转指令构造一个循环累加程序，当累加到100为止，运算结果保存在MW8中为16#13BA(十进制为5050)。

    图4-95    梯形图
