STEP 7的求反正弦值(ASIN)指令

    当允许输入端EN为高电平“1”时，对输入端IN求反正弦，结果送入OUT中。IN中的数可以是常数。求反正弦值(ASIN)的表达式是：OUT=ASIN(IN)。

    求反正弦值(ASIN)指令和参数见表4-53。

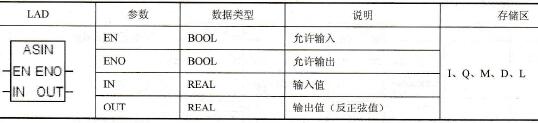

    表4-53    求反正弦值(ASIN)指令和参数

    用一个例子来说明反正弦值(ASIN)指令，梯形图和指令表如图4-91所示。当I0.0闭合时，激活反正弦值指令，IN中的实数存储在MD0中，假设这个数为0.5，求实数反正弦值的结果存储在OUT端的MD4中的数是0.524。由于没有超出计算范围，所以Q0.0输出为“1”。

    图4-91    求反正弦值(ASIN)指令示例

    【关键点】反正弦函数的输入值的范围是大于等于-1，而且小于等于1。

    求反余弦(ACOS)指令、求反正切(ATAN)指令的使用方法与前面的指令用法类似，艾特贸易网小编在此不赘述。
