STEP 7的求正弦值(SIN)指令

    当允许输入端EN为高电平“1”时，对输入端IN求正弦，结果送入OUT中。IN中的数可以是常数。求正弦值(SIN)的表达式是：OUT=SIN(IN)。

    求正弦值(SIN)指令和参数见表4-52。

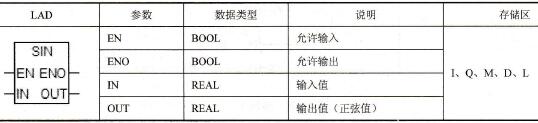

    表4-52    求正弦值(SIN)指令和参数

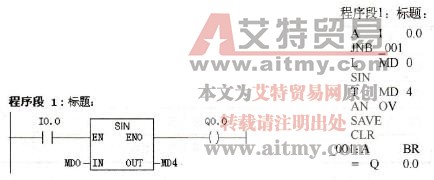

    用一个例子来说明求正弦值( SIN)指令，梯形图和指令表如图4-90所示。当I0.0闭合时，激活求正弦值指令，IN中的实数存储在MD0中，假设这个数为0.5，实数求正弦的结果存储在OUT端的MD4中的数是0.479。由于没有超出计算范围，所以Q0.0输出为“1”。

    图4-90    求正弦值(SIN)指令示例

    【关键点】三角函数的输入值是弧度，而不是角度。

    求余弦(COS)指令和求正切(TAN)指令的使用方法与前面的指令用法类似，艾特贸易网小编在此不赘述。
