基于S7-300/400 PLC的油压控制系统程序编写实例

有一个油压控制系统，控制器是CPU 314C-2DP，压力传感器测量油压力，油压力的范围是0～40MPa，当油压力高于30MPa时报警，艾特贸易网小编将设计此系统。

CPU 314C-2DP集成了有模拟量输入/输出和数字量输入/输出，其接线如图4-171所示，模拟量输入的端子2和4分别与传感器的电压信号+和电压信号一相连，传感器的电源在图中未表示。

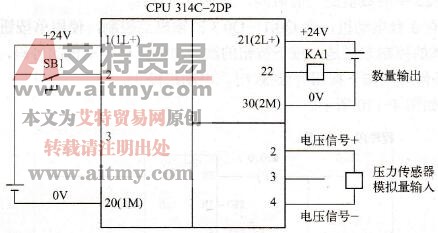

图4-171    接线图

数值转换(FC105) SCALE功能接受一个整型值(IN)，并将其转换为以工程单位表示的介于下限和上限（LO_LIM和HI_LIM）之间的实型值。将结果写入OUT。SCALE功能使用以下等式：

常数K1和K2根据输入值是BIPOLAR（双极性）还是UNIPOLAR（单极性）设置。为BIPOLAR时，假定输入整型值介于-27648与27648之间，因此K1=-27648.0，K2=+27648.0。为UNIPOLAR时，假定输入整型值介于0和27648之间，因此K1=0.0，K2=+27648.0。

本例是单极性，故K1=0.0，K2=+27648.0。上极限HI LIM为40和下极限LO LIM为0。模拟量采集到PIW752中，这个数值的范围是0～27648，经过数值转化后，MW14( OUT)中的数值为0～40，是油压力。当然这个题目也可以不用转换函数FC105，直接用数学函数，但要麻烦得多。

梯形图如图4-172和图4-173所示。

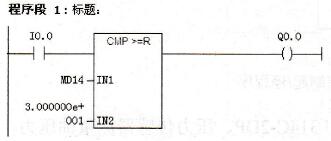

图4-172    OB1中的程序

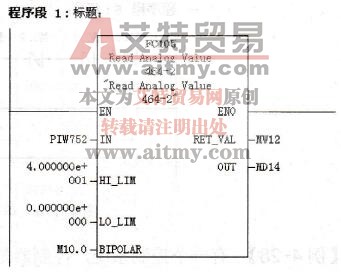

图4-173    OB35中的程序
