如何将程序下载到PLC

    (1)不同厂商PLC的程序下载需要不同的编辑软件，例如，西门子分为S7-200/300/400共三种系列PLC，其中S7-200系列PLC需要使用STEP 7-Micro/WIN软件编写程序，而S7-300/400系列的编程软件是STEP 7 SIMATIC Manager。

   (2)如图2-10所示，打开STEP 7-Micro/WIN。

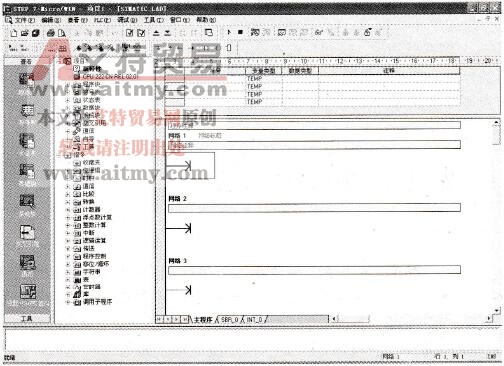

    图2-10    STEP 7-Micro/WIN软件

   (3)选择左下方的“设置PG/PC接口”，弹出如图2-11所示对话框，选择PC与PLC通信的接口方式，如PPI线缆选择“PC/PPIcable(PPI)”。

   (4)单击“属性”按钮，弹出如图2-12所示对话框，确定与PLC通信的PC端口号，单击“确定”按钮，退出对话框，返回土界面。

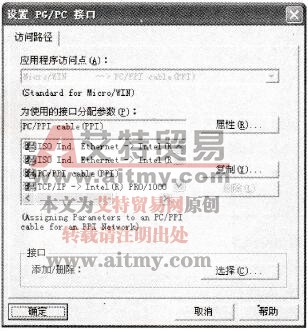

    图2-11    设置PG/PC接口

    图2-12    确定端口号

   (5)完成通信设置后，单击左下角的“通信”图标，弹出“通信”对话框，如图2-13所示。

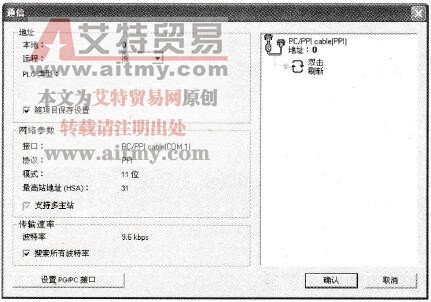

    图2-13    PC与PLC“通信”对话框

   (6)双击右上方的“双击刷新”，Micro/WIN开始搜索相应端口连接的PLC，找到的PLC型号依次显示在框中，如图2-14所示。

   (7)单击“确认”按钮回到主窗口，即可开始编辑程序，然后单击菜单栏上的全部编译图标，左下方提示无错误时，可单击图标，弹出下载对话框，单击“下载”按钮即可将程序下载到PLC。

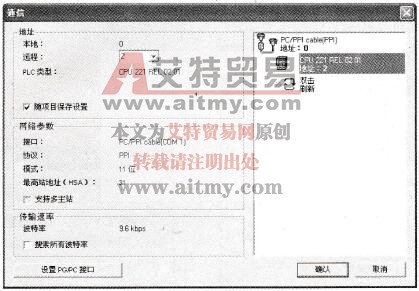

    图2-14    搜索到的PLC型号
