PLCPLC的I/O电路的源型或漏型是什么意思？

    (1)源型、漏型是指对于直流输入／输出PLC而言，针对的是输入点／输出点的COM端。当公共点接入负电位时，就是源型接线；接入正电位时，就是漏型接线。换种说法，源型是高电平有效，漏型是低电平有效。

   (2)源型输入是指输入点接入直流正极有效；漏型输入是指输入点接入直流负极有效；电型输出是指输出的是直流正极；漏型输出是指输出的是直流负极。

   (3)有的PLC既可以源型接线，也可以漏型接线，比如S7-200。有的PLC只能接成其中一种，不能转换。根据输入电流的流向，可以将输入电路分为源型和漏型。

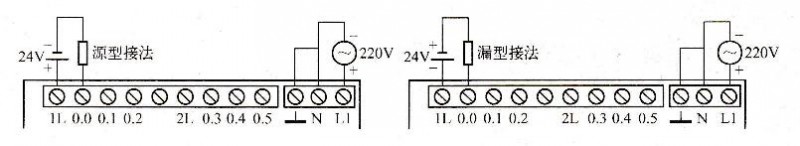

    如图4-4所示为源型接法与漏型接法。

图4-4源型接法与漏型接法
