如何读写西门子的MMC卡？

    只有S7-300/400系列的PLC使用MMC卡存储用户程序块和数据块，在STEP 7软件中，利用F载／上传按钮都可以读／写MMC卡中的程序块。

    进行数据块的读／写，首先需要在MMC卡中创建数据块。

   (1)通过STEP 7直接设置创建。在项目中插入数据块如DB1，右键单击数据块DB1，选择“Object Properties”，弹出对话框，在“General-Part 2”标签下勾选“Unlinked”，如图4-17所示。在MMC卡上完成创建数据块。

   (2)通过编程也可在MMC卡上创建数据块。在主程序块OB1中，调用系统功能模块SFC82，如图4-18所示。



图4-17通过STEP 7直接设置创建数据块



图4-18通过编程在MMC卡上创建数据块

    当MO.1为1时，将在MMC卡中创建DB2、3、4、5、6共5个数据块，每个数据块16K;当MW4等于5时，完成创建工作，用户应复位MO.1。

    完成创建工作后，才可以读／写MMC卡。

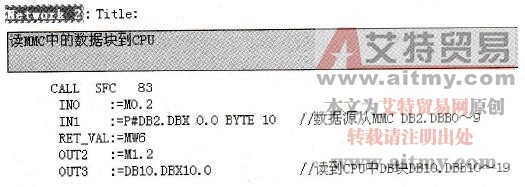

   (1)读MMC中的数据到CPU中，调用SFC83，程序如图4-19所示。当M0.2为1时，MMC卡中的DB2.DBB0~9共10字节将被读到CPU的DB10．DBB10-19中；M1.2为1，MW6为W#16#7002时，用户复位MO．2，完成读操作。



图4-19调用SFC83

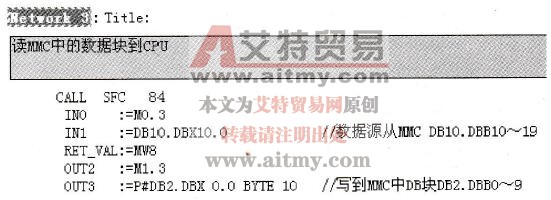

   (2)写CPU中的数据到MMC中，调用SFC84，程序如图4-20所示。当M0.3为1时，CPU的DB10．DBB10～19共10字节将被写入到MMC卡中的DB2.DBB0～9中；M1.3为1，MW8为W#16#7002时，用户复位M0.3，完成写操作。



图4-20调用SFC84
