S7-300的硬件组成

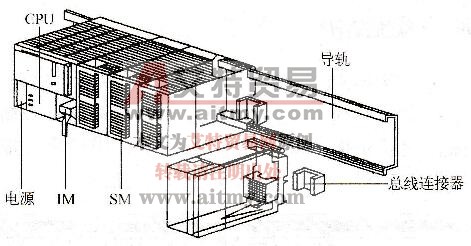

    S7-300采用了模块式结构，主要由机架(RACK)、电源模块(PS)、中央处理单元模块(CPU)、接口模块(IM)、信号模块(SM)、功能模块(FM)和通信处理器(CP)等部分组成，如图2-1所示。S7-300的模块都有名称，同样名称的模块根据接口名称和功能的不同，又有不同的规格，在PLC的硬件组态中，以定货号为准。



图2-1  S7-300的硬件组成

   (1)中央处理器单元模块

    各种型号的CPU模块有不同的性能，如有的CPU模块集成了数字量和模拟量的I/O通道，有的CPU集成了PROFIBUS-DP的通信接口。CPU模块面板上有状态指示灯、模式转换开关、24 V电源端子、电池盒和存储卡插槽。

   (2)电源模块

    电源模块(PS)用于将220 V交流电转换为24 V直流电，供给CPU和其他模块使用。电源模块的额定输出电流有2A、SA和10A三种，电源模块的面板上有工作开关和状态指示灯，当电源过载时指示灯会闪烁。

   (3)信号模块

    信号模块(SM)包括数字量和模拟量的I/O模块，它们作为PLC的过程输入和输出通道。信号模块主要有数字量输入模块SM321、数字量输出模块SM322、模拟量输入模块SM331和模拟量输出模块SM332。模拟量输入模块可以输入热电量、热电阻、直流4~20 mA和直流0～10 V等多种不同类型和不同量程的模拟量信号。信号模块通过背板总线将现场的过程信号传递给CPU。

   (4)功能模块

    功能模块(FM)主要用于对实时性和存储容量要求较高的特殊控制任务，如计数器模块、快速／慢速进给驱动位置控制模块、电子凸轮控制器模块、步进电动机定位模块、伺服电动机定位模块、定位和连续路径控制模块、闭环控制模块、工业标识系统的接口模块、称重模块、位置输入模块和超声波位置解码器等。

   (5)通信处理器

    通信处理器(CP)用于PLC与PLC之间、PLC与计算机之间、PLC与其他智能设备之间的通信，它可以将PLC连人PROFIBUS现场总线、AS-1现场总线和工业以太网，或用于实现点对点通信等。通信处理器可以减轻CPU处理通信的负担，并减少用户对通信的编程工作。

   (6)接口模块

    接口模块(IM)用于组成多机架系统时连接主机架(CR)和扩展机架(ER)。S7 -300通过主机架和3个扩展机架，最多可以配置32个信号模块．功能模块和通信处理器（需要相应的CPU支持）。

   (7)机架

    机架（导轨）由不锈钢制作，用于进行物理固定。
