S7-300模块的元件面板

   S7-300有20种不同型号的CPU模块，分别适用于不同等级的控制要求。有的CPU模块集成了数字量I/O，有的同时集成了数字量I/O和模拟量I/O。

   CPU内的元件封装在一个牢固而紧凑的塑料机壳内，面板上有状态与故障指示LED、模式选择开关和通信接口。大多数CPU还有后备电池盒，存储器插槽可以插入多达数兆字节的Flash EPROM微存储器卡（简称为MMC），用于掉电后程序和数据的保存。

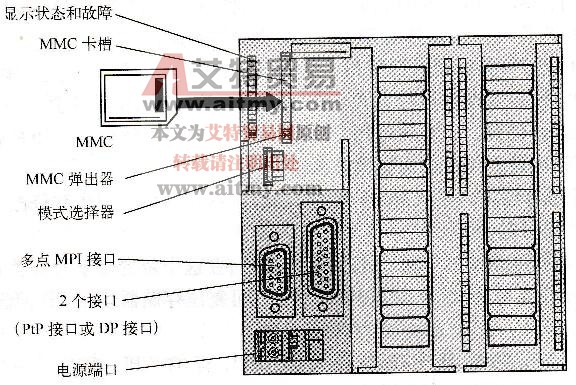

    图2-4是新型号的CPU 31XC模块的面板图，新型号的CPU模块必须有微存储器卡MMC才能运行，新面板横向的宽度只是原来的一半。



图2-4  CPU 31XC的面板

    (1)状态与故障显示LED

   CPU模块面板上的LED（发光二极管）的意义如下所述。

    ①SF（系统出错／故障显示，红色）：CPU硬件故障或软件错误时亮。

    ②BATF（电池故障，红色）：电池电压低或没有电池时亮。

    ③DC 5 V（+5 V电源指示，绿色）：CPU和S7 300总线的5V电源正常时亮。

    ④FRCE（强制，黄色）：至少有一个I/O被强制时亮。

    ⑤RUN（运行方式，绿色）：CPU处于RUN状态时亮；重新启动时以2Hz的频率闪亮；HOLD（单步、断点）状态时以0.5 Hz的频率闪亮。

    ⑥STOP（停止方式，黄色）：CPU处于STOP、HOLD状态或重新启动时常亮；请求存储器复位时以0.5 Hz的频率闪亮；正在执行存储器复位时以2 Hz的频率闪亮。

    ⑦BUSF（总线错误，红色）：PROFIBUS—DP接口硬件或软件故障时亮，集成有DP接口的CPU才有此LED。集成有两个DP接口的CPU有两个对应的LED(BUSIF和BUS2F)。

   (2) CPU的运行模式

   CPU有4种操作模式：STOP（停机）、STARTUP（启动）、RUN（运行）和HOLD（保持）。在所有的模式中，都可以通过MPI接口与其他设备通信。

    ①STOP模式。CPU模块通电后自动进入STOP模式，在该模式下不执行用户程序，但可以接收全局数据和检查系统。

    ②RUN模式。执行用户程序，刷新输入和输出，处理中断和故障信息服务。

    ③HOLD模式。如果在启动或RUN模式执行程序时遇到调试用的断点，则所执行的用户程序被挂起（暂停），定时器被冻结。

    ④STARTUP模式。启动模式，可以用钥匙开关或编程软件启动CPU。如果钥匙开关在RUN或RUN-P位置，则通电时自动进入启动模式。

   (3)模式选择开关

   CPU的模式选择开关（模式选择器）是一种钥匙开关，操作时需要插入钥匙，用来设置CPU当前的运行方式。钥匙拔出后，就不能改变操作方式。这样可以防止未经授权的人员非法删除或改写用户程序。钥匙开关各位置的意义如下所述。

    ①RUN-P（运行一编程）位置。CPU不仅执行用户程序，在运行时还可以通过编程软件读出和修改用户程序，以及改变运行方式。在这个位置不能拔出钥匙开关。

    ②RUN（运行）位置。CPU执行用户程序，可以通过编程软件读出用户程序，但是不能修改用户程序，在这个位置可以取出钥匙开关。

    ③STOP（停止）位置。不执行用户程序，通过编程软件可以读出和修改用户程序，在这个位置可以取出钥匙开关。

    ④MRES（清除存储器）。MRES位置不能保持，在这个位置松手时开关将自动返回STOP位置。将钥匙开关从STOP状态扳到MRES位置，可复位存储器，使CPU回到初始状态。

   (4)通信接口

    所有的CPU模块都有一个多点接口MPI，有的CPU模块有一个MPI和一个PROFIBUS-DP接口，还有的CPU模块有一个MPI/DP接口和一个DP接口。

   (5)电池盒

    电池盒是安装锂电池的盒子，在PLC断电时，锂电池用来保证实时钟的正常运行，并可以在RAM中保存用户程序和更多的数据，其保存的时间为1年。有的低端CPU(如312FM与313)因为没有实时时钟，所以没有配备锂电池。

   (6)电源接线端子

    电源模块的L1l和N端子接交流220 V电源，电源模块的接地端子和M端子一般用短路片短接后接地，机架的导轨也应接地。

    电源模块上的L+和M端子分别是直流24 V输出电压的正极和负极。用专用的电源连接器或导线连接电源模块和CPU模块的L+和M端子。

   (7)实时时钟与运行时间计数器

   CPU3121FM与CPU313由于没有锂电池，只有软件实时时钟，PLC断电时停止计时，恢复供电后从通电瞬时的时刻开始计时。有后备锂电池的CPU有硬件实时时钟，可以在PLC电源断电时继续运行，运行时间计数器的计数范围为0 ~ 32767 h。
