CPU模块的面板

   S7-400系列PLC的CPU模块的面板上有状态和故障显示LED、模式选择开关、存储器卡插座、通信接口和外部后备电源输入接口等，如图2 - 25所示。S7-400 PLC不同型号的CPU的面板上其元件不完全相同。

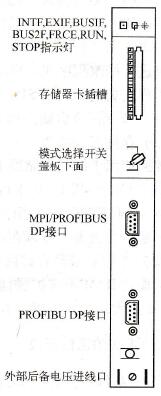

图2 - 25    CPU 41X-2的面板

   (1)状态与故障指示灯LED

   S7-400 PLC的CPU模块面板上的LED指示灯的功能见表2-4，有的CPU只有部分指示灯。

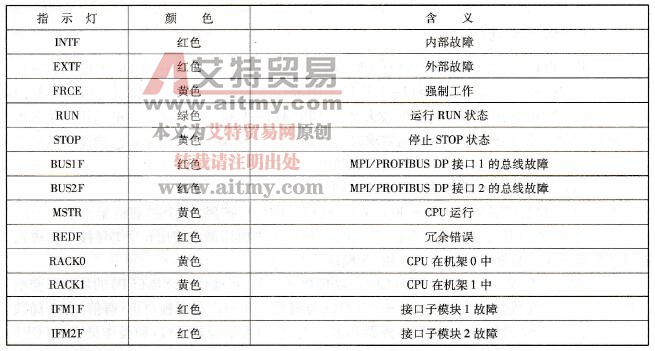

表2 -4  S7-400 PLC的CPU模块面板上指示灯功能表

   (2) CPU运行模式的选择

   S7-400 PLC的CPU模块的面板上的模式选择开关是一种钥匙开关，其外形和使用方法与S7-300完全相同。钥匙开关各位置的意义与S7-300相同。利用不同的保护等级限制专门人员进行修改程序或再启动（STOP到RUN转换）。

    当模式选择开关从STOP扳到RUN位置时，如果CPU模块上的类型选择开关在CRST位置，执行全启动（冷启动）；如果类型选择开关在WRST位置，执行一个热启动。

   (3)存储器卡插槽

    此插槽用于插入存储器卡，存储器卡分为以下两种。

    ①RAM卡：用RAM卡可以扩展CPU装载存储器的容量。

    ②Flash EPROM卡：用FlashEPROM卡存储程序和数据，即使在没有后备电源的情况下，其内容也不会丢失。可以在编程器或CPU上编写Flash EPROM卡的内容。Flash EPROM卡也可以扩展CPU装载存储区的容量。

    集成式RAM不能扩展，集成装载存储器为256MB( RAM)，用存储器卡扩展Flash EPROM和RAM最大均为64 MB。电池可以对所有的数据提供后备电源。
