模拟量信号的地址

来源:艾特贸易2017-06-05

简介对于模拟量模块,以通道为单位,一个通道占一个字地址(或两个字节地址)。每个模拟量输入通道或输出通道占用一个字地址,如图 2 - 22 所示。例如,模拟量输入通道 IW640 由字节


    对于模拟量模块,以通道为单位,一个通道占一个字地址(或两个字节地址)。每个模拟量输入通道或输出通道占用一个字地址,如图2 - 22所示。例如,模拟量输入通道IW640由字节IB640IB641组成。一个模拟量模块最多有8个通道,从0号机架的4号槽开始,每个槽位分配16B16个字节,即8个字,等于8个通道)的地址。

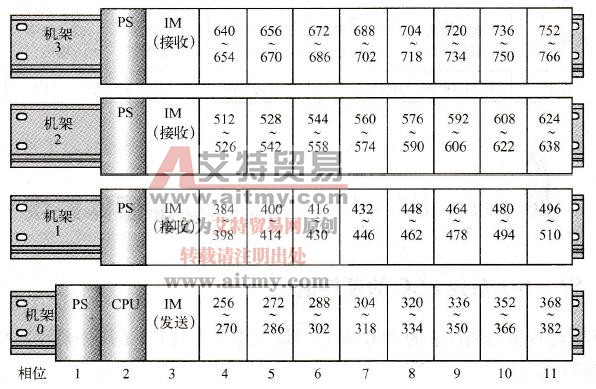

 模拟量信号的默认字节地址

2 -22模拟量信号的默认字节地址

   S7-300为模拟量模块保留了专用的地址区域,字节地址范围为IB256~IB767,可以用于装载指令和传送指令访问模拟量模块。

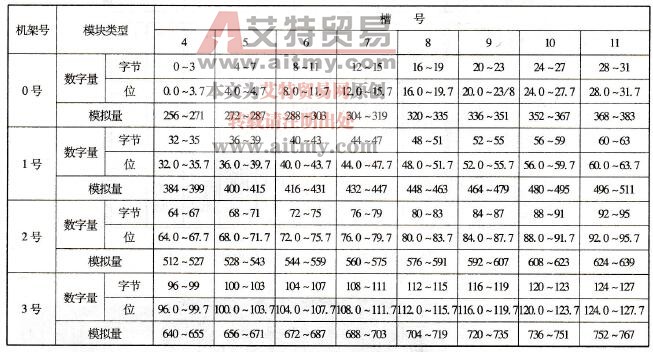

   SM的默认地址分配见表2-2SM的地址举例见表2-3

 SM的默认地址

2-2 SM的默认地址

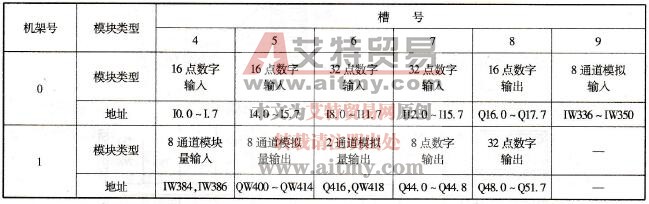

 SM的地址举例

2-3 SM的地址举例
