数字量信号的地址

来源:艾特贸易2017-06-05

简介S7-300 PLC 信号模块的开关量地址由地址标识符、地址的字节部分和位部分组成,一个字节由 0 ~ 7 这 8 位组成。地址标识符 I 表示输入, Q 表示输出, M 表示位存储器。例如, I3.2 是一


   S7-300 PLC信号模块的开关量地址由地址标识符、地址的字节部分和位部分组成,一个字节由078位组成。地址标识符I表示输入,Q表示输出,M表示位存储器。例如,I3.2是一个数字量输入的地址,小数点前面的3是地址的字节部分,小数点后的2表示这个输入点是3号字节中的第2位。

    开关量除了按位寻址外,还可以按字节、字和双字寻址。例如,输入量I2.0~I2.7组成输入字节IB2BByte的缩写。字节IB2IB3组成一个输入字IW2WWord的缩写,其中的IB2为高位字节。IB2~ IB5组成一个输入双字ID2DDouble Word的缩写,其中的IB2为最高位字节。以组成字和双字的第一个字节的地址作为字和双字的地址。

   S7-300 PLC信号模块的字节地址与模块所在的机架号和槽号有关,位地址与信号线接在模块上的端子位置有关。

    对于数字量模块,从0号机架的4号槽开始,每个槽位分配4B4个字节,等于32I/O点)的地址,如图2 -20所示,每个数字量I/O点占用其中的1位,如图2-21所示。至于具体的地址是I还是0,则取决于插在槽上的是输入模块还是输出模块。例如,插在0号导轨4号槽位上的是开关量输入模块SM321: DI16,则该模块对应占用的地址为10.010.110.2,…,11.7,而2.0~3.7的地址就空了。插在0号导轨5号槽位上的是开关量输出模块SM322:D032,则该模块对应占用的地址为Q4.0~Q7.7

   S7-300 PLC最多可能有32个数字量模块,共占用32 x4 B=128 B。数字量I/O模块内最小的位地址(如10.0)对应的端子位置最高,最大的位地址(如16点输入模块的11.7)对应的端子位置最低。

    数字量I/O模块内最低的位地址(如10.0)对应的端子的位置最高,最高的位地址(如16点输入模块的11.7)对应的端子的位置最低。

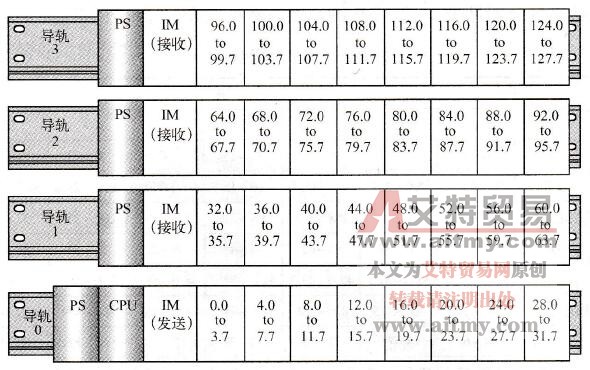

 数字量信号的默认位地址

2 -20数字量信号的默认位地址

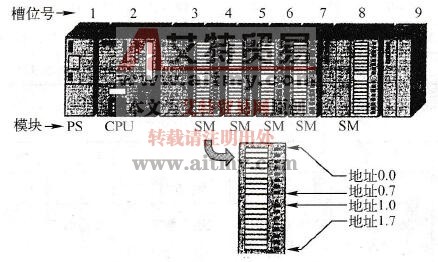

 数字量模块的位地址

2 - 21数字量模块的位地址
