S7-300/400的编程语言数据类型基本数据类型

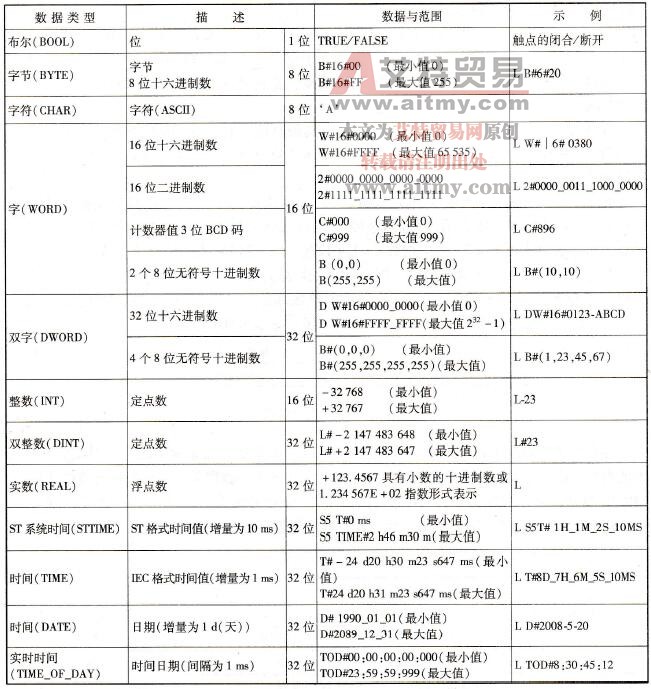

    基本数据类型有布尔数（BOOL，位数据）、字节数据、字数据、双字数据、16位整数、32位整数、32位浮点数等，每种数据类型在分配存储空间时有固定长度。例如，布尔数据类型( BOOL)为1位，一个字节(Byte)是8位，一个字(Word)是双字节（16位），双字是四字节(32位)。表3 -1列出STEP 7所支持的基本数据类型。



表3-1基本数据类型说明

    ①位。位( bit)数据的数据类型为BOOL型，在编程软件中BOOL变量的值“0”和“1”常用FALSE（假）和TURE（真）来表示。

    位存储单元的地址由位地址和字节地址组成，如I3.2中区域标识符I表示该地址为输入映像寄存器地址( Input)，字节地址为3，位地址为2。这种寻址方式称为“字节位”寻址方式。输入字节IB3由I3.0~I3.7这8位组成。

    ②字节。8位二进制数构成一个字节(Byte)。其中，第0位为最低位(LSB)，第7位为最高位( MSB)。

    ③字。相临的两个字节组成一个字( Word)，字用来表示无符号数。因此，字为16位。MW100是由MB100和MB101两个字节组成的，IB100为高位字节。在MW100中，M为区域标识符，W表示按字寻址，100为起始字节MB100的地址。需要注意的是，字的起始字节地址（如MW100中的100）必须是偶数。

    ④双字。一个双字(Double Word)由两个字组成，双字用来表示无符号数。因此双字为32位。MD100是由MB100、MB101、MB102和MB103 4个字节组成的一个双字，MB100为高位字节，D表示双字，100为起始字节的地址。需要注意的是，双字的起始字节地址（MD100中的100）必须是偶数。

    ⑤整数。整数(INT，Integer)为有符号数，其最高位为符号位，16位整数的取值范围为-32 768~+32 767，32位整数的取值范围为-2147483648~+2147483647。在PLC中，整数用补码来表示。

    ⑥32位浮点数。浮点数又称为实数(Real)，在计算机中浮点数用科学记数法表示为1．m／2E，例如，123.4可以表示为1.234×102。符合ANSI/IEEE标准754_4985的基本格式的浮点数可以表示为1．m×2e，其中指数e =E +127(1≤e≤254)，为8位整数。

   ANSI/IEEE标准浮点数的格式如图3-4所示，总共占据一个双字（32位）。最高位为符号位；8位指数位于23—30位；因为规定尾数的整数部分总是1，只保留了尾数的小数部分m（O～22位）。浮点数的表示范围为±1. 754 95 x10-38~+3. 402 83×1038。



图3 -4浮点数格式

    浮点数的特点是可以用很小的存储空间(4 B)表示非常大和非常小的数。PLC输入和输出的数值大多数是整数（包括模拟量），用浮点数来处理这些数据需要进行数据类型的转换。

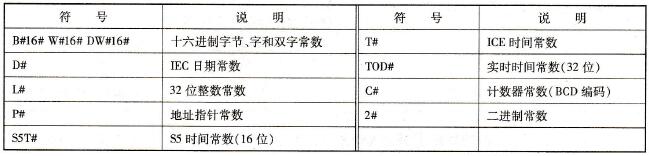

    ⑦常数的表示方法。常数值可以是字节、字或双字，CPU以二进制方式存储常数，常数也可以用十进制、十六进制ASCII码和浮点数的形式来表示。常数的表示见表3-2。



    表3 -2常数的表示

    B#16#、W#16#、DW#16#分别用来表示十六进制的字节、字和双字常数。2#用来表示二进制常数，如2#1011_0011。

   L#为32位整数常数，如1# +5。

   P#为地址指针常数，如P#M2.O表示M2.0的地址。

   S5T#16位的S5时间常数，格式为S5T#aD_bH_cM_dS_eMS。其中，a、b、c、d、e分别是日、小时、分钟、秒钟和毫秒的数值。在实际使用时可以省略下画线，如S5T# 3M40S=3分40秒。

   S5时间常数的取值范围为S5T#OHOMOSOMS~ S5T#2H46M30SOMS，时间增量为10 ms。

   T#为带符号的32位IEC时间常数，如T#lD_12H_30M_OS_250MS，时间增量为1 ms。其取值范围为T#OD_OH_OM_OS_OMS~ T#24D_20H_31M_23S_648MS。

   DATE是IEC日期常数，取值范围为D#1990-1-1~D#2168-12-31。

   TOD#是32位实时时间常数，时间增量为1 ms，如TOD#23：50：45.   300。

   C#为计数器常数，用BCD码表示，如C#250。

    8位ASCII码字符用单引号表示，如‘ABC’。
