S7-300/400的-( SP)脉冲型定时器线圈指令

    (1)指令说明

    如果RLO出现上升沿时，则脉冲定时器启动，启动具有设定时间值的定时器。只要RLO为“1”，定时器就保持运行。在定时器运行期间，则该定时器的信号状态为“1”，其常开触点闭合。当定时时间到时，常开触点断开。如果定时器在规定运行时间（RLO为“1”）之前，RLO由“1”变化到“0”时，定时器停止运行，其常开触点由接通变为断开。

    脉冲型定时器(SP)是一种产生一个“长度脉冲”，即接通一定时间的定时器。

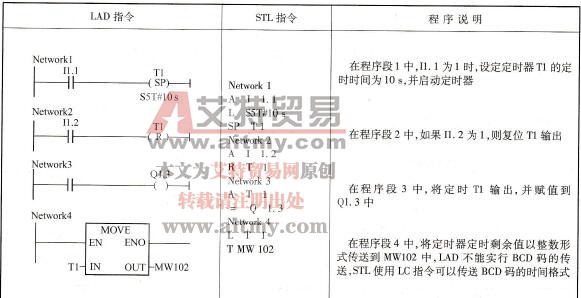

   (2)编程示例（见表3-30）

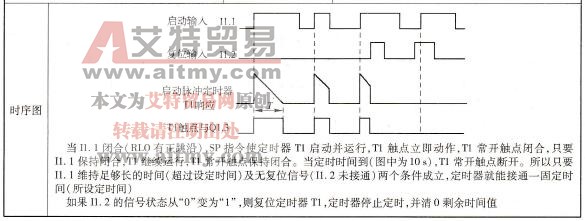

    表3-30    脉冲型定时器线圈指令（脉冲型定时器指令完成相同的功能）
