S7-300/400中用块图表示的定时器指令

    使用块图形式编程，还可以查看定时器的当前剩余时间。

   S7-300/400中有5种类型的定时器，每个定时器有6个端子。

    对于以上5种不同形式的定时器指令，一般的选择原则如下所述。

    ①如果要求输出信号为“1”的时间等于定时器的设定时间，且要求输入与输出信号状态一致时，可选择脉冲型定时器SP。

    ②如果要求输出信号为“1”的时间等于定时器的设定时间，但不要求输入与输出信号状态一致，不考虑输入信号为“1”的时间长短，可选择扩展脉冲型定时器SE。

    ③如果要求设定时间到且输入信号仍为“1”时，输出信号才从“0”变到“1”，可选择延时接通型定时器SD。

    ④如果要求设定时间到时，输出信号才从“0”变到“1”，而不考虑输入信号此时的状态及为“1”的时间长短，可选择延时接通保持型定时器SS。

    ⑤如果要求输入信号从“0”变化到“1”时，输出信号也从“0”变化到“1”，当输入信号从“1”变化到“0”时才开始延时，延时时间到时输出信号才从“1”变化到“0”，可选择延时断开型定时器SF。

    用块图表示的定时器指令及其说明见表3-22和表3-23。

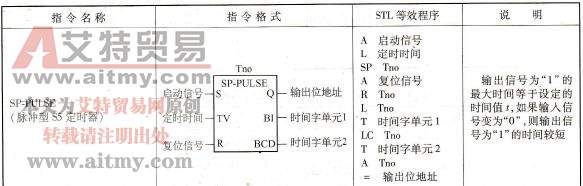

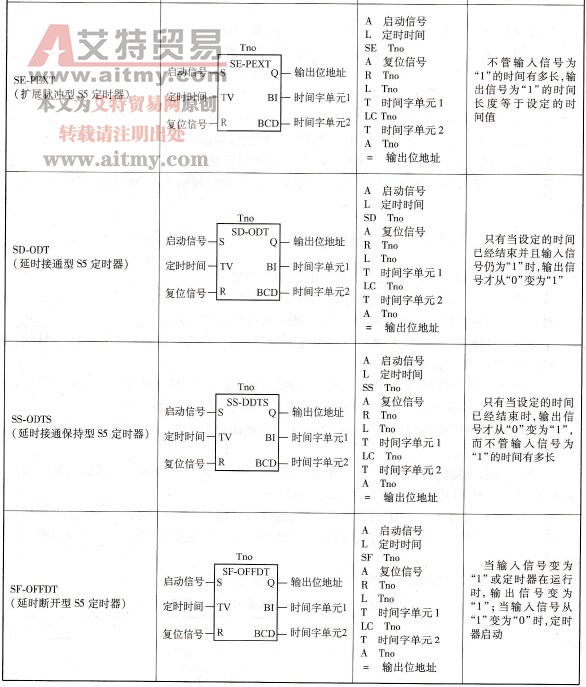

    表3-22    用块图表示的定时器指令及其说明

    表3-23    用块图形式表示的定时器指令的操作数

    所有定时器都可以用简单的位指令启动，这时定时器就像时间继电器一样，有线圈、有按时间动作的触点及时间设定值。
