定时器的使用技术方法

    定时器有其存储区域，每个定时器有一个16位的定时器字和一个二进制的定时器位。其中定时器的定时器字用于存放当前定时值。二进制的定时器位表示定时器触点的状态。

    定时器功能丰富。可以设定定时时间、启动定时器、复位定时器、查看定时的剩余时间。

    若使用定时器，首先必须了解以下两个问题。

   (1)如何启动和停止定时器

    启动和停止定时器，在梯形图中，定时器的S端可以使能定时器；定时器的R端可以复位定时器。

   (2)如何设定定时时间

   S7中定时时间由时基和定时值组成，定时时间为时基和定时时间设定值的乘积。时基也称为定时器的计时单位，是定时器可以控制的最高精度（时间间隔）。定时时间也称为计时范围，是定时器的有效控制时间。

    在定时器开始工作后，定时值不断递减，递减到零时，表示时间已到，定时器会有相应的动作。

    图3-23所示为定时器字的格式，其中第12~13组合选择定时器的时基值。所谓的时基是时间基准的简称。定时时间设值是以3位BCD码格式存放，位于定时器字的第0~11位。使用范围是0～999。表3-21给出时基与相应的定时范围。

    图3-23    定时器字的格式

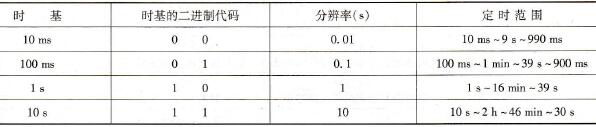

    表3-21    时基与相应的定时范围

    定时时间有两种表达方式：

    ①十六进制数。定时器使用的时间值为BCD码，给定时器赋值可以带有时基格式。

    格式为：W#16#wxyz。其中，w是时间基准，xyz是BCD码格式的时间值。设定值范围为1~999。这里，时基越小，则分辨率越高；时基越大，则分辨率越低，但定时时间越长。例如，

表示时基为1s，定时时间为300×1 s的定时时间值，即300 s =5 min。

    ②S5时间格式。也可以直接使用S5中的时间表示装入时间设定值，其格式为：

   S5T#aH_bM_cS_dMS

其中，a表示小时，b表示分钟，c表示秒，d表示毫秒。定时范围为1MS～2H～46M～30S(1 ms~9990 s)。例如，S5T# 1H_13M_8S表示时间为1 h13 min8 s。这里时基是由CPU自行选定的，原则是在满足定时范围的要求下，时基单位根据设定时间值自动选择满足定时范围的最小时基。

    ③设定时间的装载。S7-300/400的定时时间设定需要通过S7的装载指令L进行。可以用两种方法设定时间与选择时间单位。允许设定的最大时间值为9990 s（2小时46分30秒）。
