S7-300/400的计数值

    计数器字的0~11位是计数值的BCD码，计数值的范围为0~999。当计数器字的计数值为BCD码127时，计数器单元中的各位如图3-31(a)所示，用格式C#127表示BCD码127。

    二进制格式的计数值只占用计数器字的0~9位，如图3-31(b)所示。

    图3-31    计数器字

    在S7-300/400中有3种计数器指令可供选择，见表3-43。

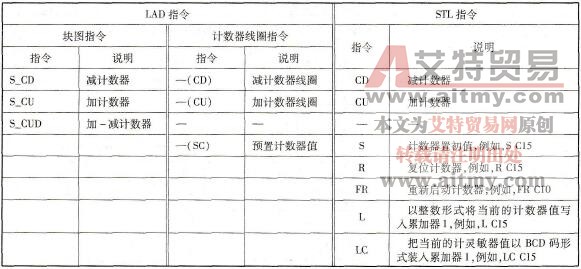

    表3-43    3种计数器指令

    使用LAD编程，计数器指令分为两种：①计数器块图计数器指令，包括加、减块图计数器指令，加减计数器，计数器中包含计数器复位、预置等功能；②计数器线圈指令，包括加、减计数器线圈指令，使用计数器线圈时必须与预置计数器值指令、计数器复位指令结合使用。

    使用STL编程，计数器指令只有加计数器CU和减计数器CD两个指令，S、R指令为位操作指令，可以对计数器进行预置初值和复位操作，FR指令可以重新启动计数器，例如，设定计数器初值需要一个沿触发信号，如果触发信号常为1，不能再次触发设定指令，使用FR指令，将清除计数器的沿存储器，常1的触发信号可以再次产生沿信号并重新设定计数器初值，FR指令在实际编程中很少使用。
