S7-300/400的扩展脉冲型定时器指令SE

    (1)指令说明

   SE指令在RLO从“0”跳转到“1”时，启动寻址的定时器。在定时器的预置时间内，即使RLO跳转到“0”，定时器继续计时。如果在定时器的预置时间之前，RLO从“0”变为“1”，则重新开始按预置时间计时。扩展脉冲型定时器启动指令需要将时间值和时基以BCD码的格式保存在累加器1的低字中。

   (2)编程示例（见表3-39）

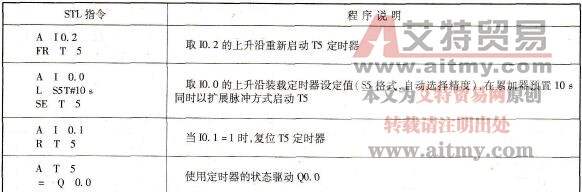

    表3-39    扩展脉冲型定时器指令SE编程示例
