S7-300/400的脉冲型定时器指令SP

    (1)指令说明

    使用该指令，可以在RLO从“0”变为“1”时，启动寻址的定时器。

    只要RLO =1，即开始进行设定时间计时。如果在设定时间到达以前，RLO变为“0”，则定时器停止。该定时器启动指令需要将时间值和时基以BCD码的格式保存在累加器1的低字中。

   (2)编程示例

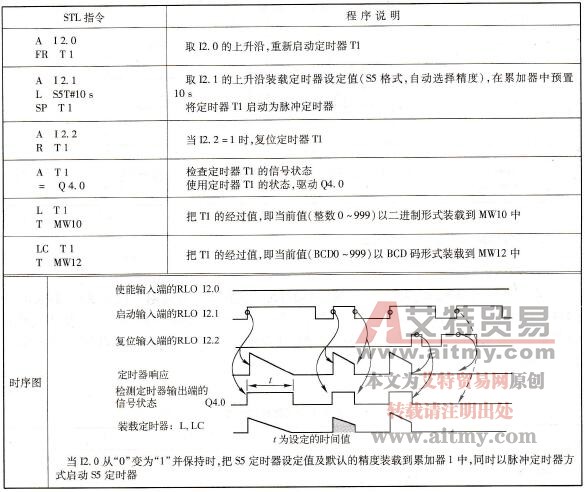

    示例1：S5格式，自动选择精度（见表3-37）

    表3-37    脉冲型定时器指令SP（自动选择精度）编程示例

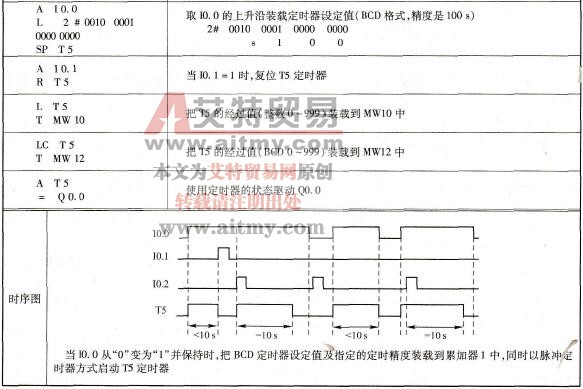

    示例2：选择时基（见表3-38）

    表3-38    脉冲型定时器指令SP（选择时基）编程示例
