S7-400的基本结构

    S7 - 400是具有中高档性能的PLC，采用模块化无风扇设计，适用于对可靠性要求极高的大型复杂的控制系统。S7 - 400采用大模块结构（见图2-9和图2-10），大多数模块的尺寸为25 mm（宽）×290 mm（高）×210 mm（深）。S7 - 400由机架(RACK)、电源模块(PS)、中央处理单元( CPU)、数字量输入/输出(DI/DO)模块、模拟量输入/输出(AI/AO)模块、通信处理器( CP)、功能模块(FM)和接口模块(IM)组成。DI/DO模块和AI/AO模块统称为信号模块(SM)。

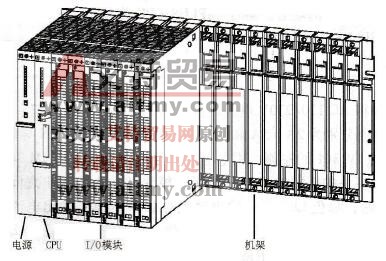

    图2-9    S7 - 400模块式PLC

    机架用来固定模块、提供模块工作电压和实现局部接地，并通过信号总线将不同模块连接在一起。S7 - 400的模块插座焊在机架的总线连接板上，模块插在模块插座上，有不同槽数的机架供用户选用，如果一个机架容纳不下所有的模块。可以增设一个或数个扩展机架（见图2-11），各机架之间用接口模块和通信电缆交换信息。

    图2-10    S7 -400的电源模块和CPU模块

    图2-11    S7 - 400的多机架连接

   S7 - 400提供多种级别的CPU模块和种类齐全的通用功能的模块，使用户能根据需要组合成不同的专用系统。S7 - 400采用模块化设计，性能范围宽广的不同模块可以灵活组合，扩展十分方便。中央机架（或称中央控制器，CC）必须配置CPU模块和一个电源模块，可以安装除用于接收的IM（接口模块）之外的所有S7 - 400模块。如果有扩展机架，中央机架和扩展机架都需要安装接口模块。

    扩展机架（或称扩展单元，EU）可以安装除CPU、发送IM、IM 463 -2适配器之外所有的S7 -400模块。但是电源模块不能与IM 461 -1（接收IM）一起使用。

    电源模块应安装在机架的最左边（第1槽），有冗余功能的电源模块是一个例外。中央机架只能插入最多6块发送型的接口模块，每个模块有两个接口，每个接口可以连接4个扩展机架，最多能连接21个扩展机架。中央机架中同时传送电源的发送接口模块(IM 460 -1)不能超过两块，IM 460 -1的每个接口只能带一个扩展机架。

    扩展机架中的接口模块只能安装在最右边的槽（第18槽或第9槽）。通信处理器CP只能安装在编号不大于6的扩展机架中。
