S7-300的电源模块

    PS 307电源模块将AC 120/230V电压转换为DC 24V电压，为S7 - 300、传感器和执行器供电。额定输出电流分别为2A、5A和10A。电源模块安装在DIN导轨上的插槽1，紧靠在CPU或扩展机架的IM 361的左侧，用电源连接器连接到CPU或IM 361上。

   PS 307 10A电源模块的框图如图2-7所示，模块的输入和输出之间有可靠的隔离，输出DC 24V正常电压时，绿色LED亮：输出过载时LED闪烁；输出电流大于13A时，电压跌落，跌落后自动恢复。输出短路时输出电压消失，短路消失后电压自动恢复。

    电源模块除了给CPU模块提供电源外，还可以给输入/输出模块提供DC 24V电源。

    电源模块的L1、N端子接AC 220V电源，接地端子和M端子一般用短接片短接后接地，机架的导轨也应接地。

    某些大型工厂（例如化工厂和发电厂）为了监视对地的短路电流，可能采用浮动参考电位，这时应将M点与接地点之间的短接片去掉，可能存在的干扰电流通过集成在CPU中M点与接地点之间的RC电路（见图2-8）对接地母线放电。

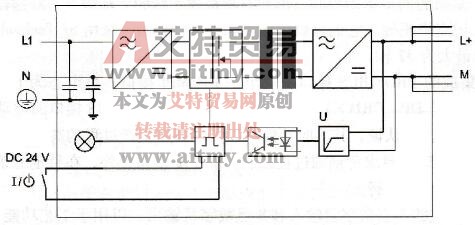

    图2-7    PS 307 10A电源模块框图

    图2-8    浮动参考电位
