STEP 7硬件组态工具HW Config

    选中SIMATIC管理器左边的站对象，双击右边窗口的“硬件”图标，打开硬件组态工具HW Config（见图2-25）。

   (1)硬件目录

    可以用工具栏上的按钮打开或关闭右边的硬件目录窗口。选中硬件目录中的某个硬件对象，在硬件目录下面的小窗口可以看到它的简要信息，例如订货号和模块的主要功能等。

    硬件目录中的CP是通信处理器，FM是功能模块，IM是接口模块，PS是电源模块，RACK是机架或导轨。SM是信号模块，其中的DI、DO分别是数字量输入模块和数字量输出模块，AI、AO分别是模拟量输入模块和模拟量输出模块。

   (2)硬件组态窗口

    图2-25左上方的窗口是硬件组态窗口，在该窗口放置主机架和扩展机架，用接口模块将它们连接起来。也可以在该窗口生成PROFIBUS - DP等网络，并在网络上放置远程I/O的站点。

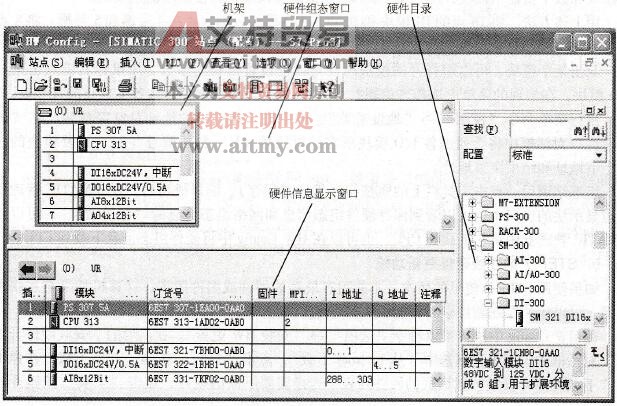

    图2-25    硬件组态工具

   (3)硬件信息显示窗口

    选中硬件组态窗口中某个机架或DP从站，硬件信息显示窗口将显示选中的对象的详细信息，例如模块的订货号、CPU的固件版本号和在MPI网络中的站地址、I/O模块的地址和注释等。该窗口左上角的按钮用来切换硬件组态窗口中的机架或DP从站。
