组态S7-300的扩展机架

    一个S7 -300站最多可以有4个机架，0号机架是主机架，1~3号机架是扩展机架。

   (1)只有一个扩展机架的组态

    如果只有一个扩展机架，可以使用价格便宜的IM 365接口模块对，它由两个接口模块和连接它们的1m长的电缆组成。

    组态时将两个IM 365模块分别插到主机架和扩展机架的第3槽（见图2-26），机架之间的连线是自动生成的。由于IM 365不能给扩展机架提供通信总线，扩展机架上只能安装信号模块，不能安装通信处理器模块(CP)和功能模块(FM)。扩展机架的DC 5V背板总线电流由主机架上的CPU通过IM 365提供，两个机架上各模块消耗的DC 5V电源的电流之和应在允许值之内。与使用IM 360和IM 361的方案相比，IM 365的价格低，使用方便，只有两个机架时应优先采用。

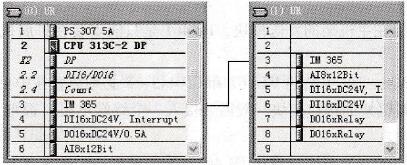

    图2-26    S7 - 300扩展机架的组态

   (2)1~3个扩展机架的组态

    中央机架使用IM 360，扩展机架使用IM 361，最多可以增加3个扩展机架。各相邻机架之间的电缆最长为10m。每个IM 361需要接外部的DC 24V电源，给本扩展机架上的所有模块供电。IM 360/361有通信总线，除CPU和IM360之外的模块都可以安装在扩展机架上。组态时将IM 360插入主机架的3号槽，IM 361插入扩展机架的3号槽（见图2-27），机架之间的连线是自动生成的。

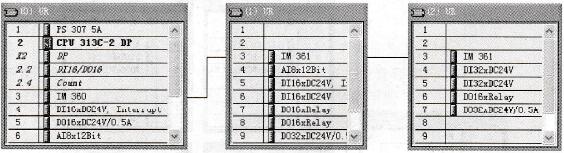

    图2-27    S7 - 300扩展机架的组态
