STEP 7项目的分层结构

    项目是以分层结构保存对象数据的文件夹，包含了自动控制系统中所有的数据。图2-20的右侧是项目树形结构窗口。第一层为项目，第二层为站，站是组态硬件的起点。站的下面是CPU，“S7程序”文件夹是编写程序的起点，所有软件均存放在该文件夹中。

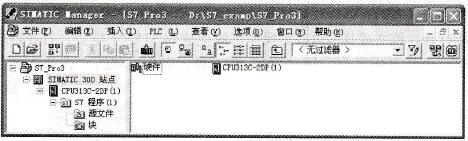

    图2-20    SIMATIC管理器中项目的结构

    用鼠标选中项目结构中某一层的对象，管理器右边的窗口将显示所选文件夹内的对象。双击其中的某个对象，可以打开和编辑该对象。

    项目包含站和网络对象，站包含硬件、CPU和CP（通信处理器），CPU包含S7程序和连接，S7程序包含源文件、块和符号表。生成程序时自动生成一个空的符号表。

    块对象包含逻辑块（OB、FB、FC、SFB和SFC）、数据块(DB)、用户定义的数据类型(UDT)、系统数据和调试程序用的变量表(VAT)。系统数据用来保存和下载系统硬件组态和网络组态的信息。生成项目时在块文件夹自动生成一个空的组织块OB1，其他块对象是用户生成的。

    变量表在调试用户程序时用于监视和修改变量。符号表、变量表和UDT不下载到CPU。

    选中最上层的项目图标后，执行菜单命令“插入”→“站点”，可以插入新的站。也可以用鼠标右键点击项目的图标，执行弹出的快捷菜单中的命令，插入一个新的站。可以用类似的方法插入S7程序和逻辑块等。用户程序中的块需要用相应的编辑器来编辑，双击某个块将自动打开对应的编辑器。

   STEP 7的鼠标右键功能是很强的，用右键点击窗口中的某一对象，在弹出的快捷菜单中将会出现与该对象有关的最常用的命令。选择某一菜单项，可以执行相应的操作。建议在使用软件的过程中逐渐熟悉和尽量使用右键功能。
