STEP 7软件包基本概念

来源:艾特贸易2017-08-07

简介STEP 7 是用于对 SIMATIC PLC 进行组态和编程、监控和参数设置的软件包。本书对 STEP 7 操作的描述,都是基于 STEP 7 V5.3 版的。 为了在个人计算机上使用 STEP7 ,应配置 MPI 通信卡或 PC/MPI 通

    STEP 7是用于对SIMATIC PLC进行组态和编程、监控和参数设置的软件包。本书对STEP 7操作的描述,都是基于STEP 7 V5.3版的。

    为了在个人计算机上使用STEP7,应配置MPI通信卡或PC/MPI通信适配器,将计算机连接到MPIProfiBUS网络系统,下载和上载PLC的用户程序和组态数据。

   STEP 7具有硬件组态和参数设置、通信组态、编程、测试、启动、维护、文件建档、运行和诊断等功能。STEP 7的所有功能均有大量的在线帮助,选中某一对象,按F1键可以得到该对象的在线帮助。

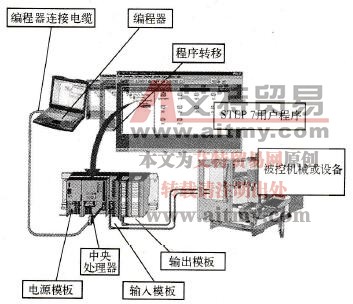

    4-1所示STEP 7软件为对PLC硬件进行组态和编程。图4-1中的编程设备可以是PG(编程器)或者PC(个人计算机),它通过编程电缆与PLCCPU模块相连。用户可以在STEP 7中编写程序和对硬件进行组态,并将用户程序和硬件组态信息下载到CPU,或者从CPU上传到PGPC上。当程序下载、调试完成以后,PLC系统就可以执行各种自动化任务了。

PLC控制被控对象的过程

    4-1    PLC控制被控对象的过程
