SIMATIC管理器的PG/PC接口设置

    PG/PC Interface（PG/PC接口）是PG/PC和PLC之间进行通信连接的接口。PG/PC支持多种类型的接口，每种接口都需要进行相应的参数设置（如通信的波特率等）。因此，要实现PG/PC和PLC之间的通信连接，必须正确地设置PG/PC接口。

    在SETP 7的安装过程中，会提示用户设置PG/PC接口参数。在安装完成之后，可以通过以下几种方法打开PG/PC设置对话框。

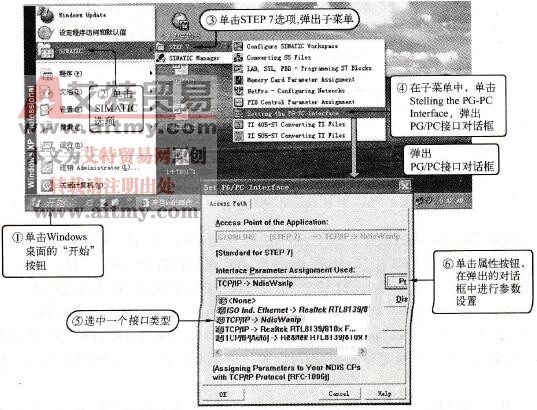

    ①在Windows桌面上，选择“开始”→SIMATIC→STEP 7→Setting thePG-PC Interface（设置PG-PC接口）项，弹出PG/PC接口设置对话框，如图4-19所示。

    图4-19    打开PG/PC接口设置对话框方法之一

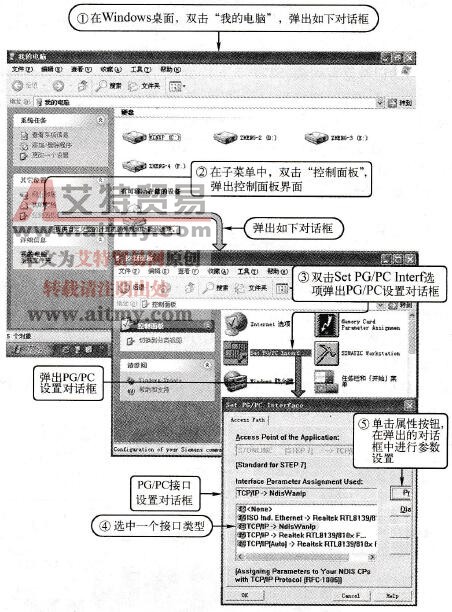

    ②在Windows桌面，单击“我的电脑”，再单击“控制面板”，弹出“控制面板”界面，在该对话框中，单击“设置PG/PC接口”项，弹出PG/PC接口设置对话框，如图4-20所示。

    图4-20    打开PG/PC接口设置对话框方法之二

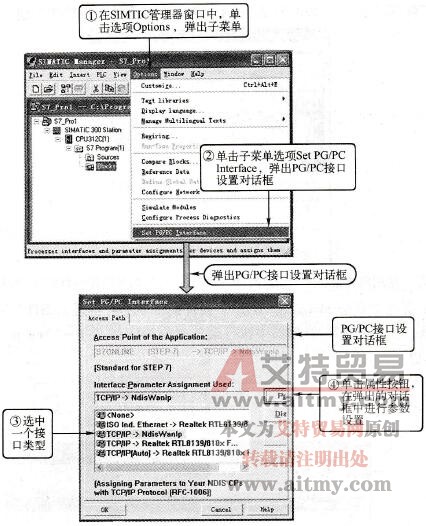

    ③在SIMATIC Manager窗口中，单击菜单栏的Optious（选项）项，再单击子菜单中选项Set PG/PC Interface（设置PG/PC接口）选项，弹出PG/PC接口设置对话框，如图4-21所示。

    在图4-19、图4-20或图4-21设置PG/PC接口的对话框中，设置步骤如下：

    ①将AccessPoint of the Application（应用程序访问点）区域设置为S70NLINE( SETP 7)。

    ②在InterFaceParameter Assignment Used（已使用的接口参数分配）区域中，选择需要的接口类型。如果列表中没有所需要的类型，可以通过单击Option（选择）按钮安装相应的模块或协议。

    ③选中一个接口类型，单击Properties（属性）按钮，在弹出的对话框中对该接口进行参数设置。

    图4-21    打开PG/PC接口设置对话框方法之三
