STEP 7符号表的设置技术方法

    编辑完成的符号可以代替程序中的绝对地址进行程序编辑与程序显示。符号表显示的属性可以通过如下方法进行。

    ①逐级打开项目树显示区的Blocks（逻辑块图标），如图4-59所示。

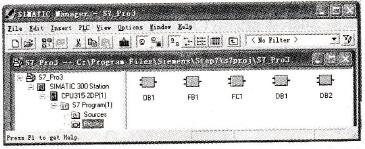

    图4-59    打开项目树显示区的Blocks（逻辑块图标）

    ②执行菜单命令Edit（编辑）→ObjectProperties（对象的属性），如图4-60所示；弹出对象的属性设置表，如图4-60所示。

    图4-60    符号表设置

    ③在图4-60中，单击Addresspriority（地址优先）选项卡，可以弹出如图4-60所示的选择对话框。选项分为Absolute value has priority（绝对地址优先）和Symbol haspriority（符号地址优先）两列。
