STEP 7程序编程器的设置技术方法

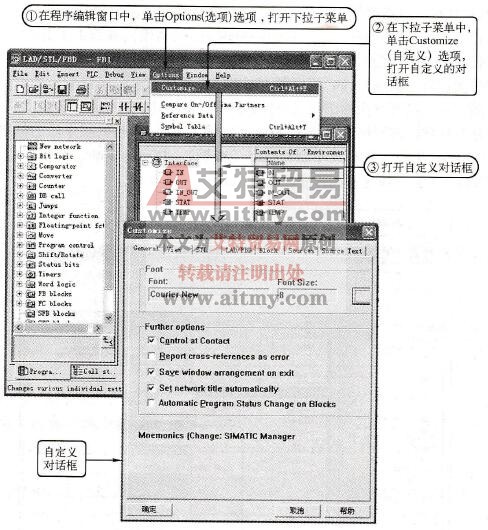

    在程序编程器窗口，执行菜单命令Options（选项）→自定义( Customize)，打开自定义对话框，如图4-79所示，对话框中有7个选项，每个选项中都有若干可以设置的内容。

    图4-79    程序编辑器设置对话框

    ①在【General】（通项设置）选项卡的Font（字体）对话框，单击Select（选择）选项，可以设置编程器使用的字体和字符的大小。

    ②在LAD/FBD（梯形图/功能块图）选项卡，可以设置地址域的宽度（即触点或线圈所占的字符数）。

    ③在STL（语句表）选项卡，可以设置程序状态监控时显示的内容。

    ④在Block（块）选项卡，可以选择生成功能块时是否同时生成参考数据、功能块是否有多重背景功能，还可以选择生成块时使用的编程语言。

    ⑤在View(查看)选项卡中，选择Viewafter Orep Block（块在打开后查看）时，设置块被打开时的显示方式，如是否需要显示符号信息、符号地址、块和程序段的注释等。
