STEP 7显示方式的设置技术方法

    在逻辑快的程序编辑器里，执行菜单中的Zoom Out、Zoom In命令，可以放大、缩小梯形图或功能块的显式比例；执行菜单中的Zoom Factor命令，可以任意设置显示比例，如图4-91所示。

    执行菜单命令View（查看）→Displaywith（显示）→Symbol Representation（符号显示），可以在绝对地址和符号地址两种显示方式之间进行切换。

    执行菜单命令View（查看）→DisplayWith（显示）→Symbol information（符号信息），可以打开或关闭符号信息。在梯形图的绝对地址下面显示网络中使用的符号信息，如图4-92所示。在指令表的每条语句的右边显示该语句使用的符号信息，如图4-93所示。

    图4-91    执行菜单命令Zoom Factor，可以任意设置显示比例

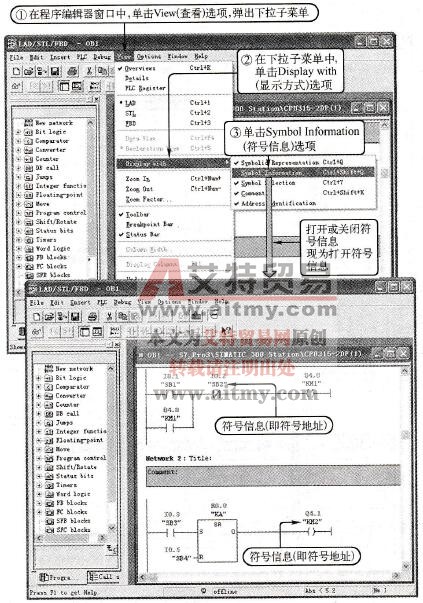

    图4-92    在梯形图中，打开或关闭符号信息

    图4-93    在语句表中，打开或关闭符号信息
