STEP 7中变量声明表的打开技术方法

    打开某一逻辑块的程序编辑器窗口，在程序编辑器右窗口的上部分为显示变量声明表的显示页面，如图5-2所示；右窗口的下部分为程序指令部分。左窗口为编程元件列表区。

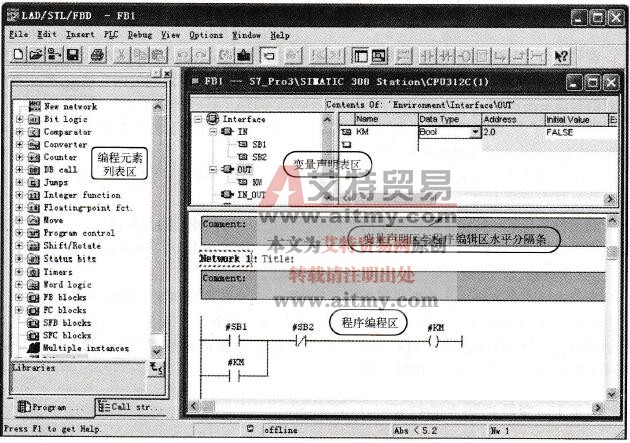

    图5-2    变量声明表的显示窗口

    变量声明表显示窗口的左侧为变量声明表的树状结构显示区，右侧为对象显示区。双击对象显示区的对应图标，即可以打开变量声明表的编辑窗口，如图5-3所示。

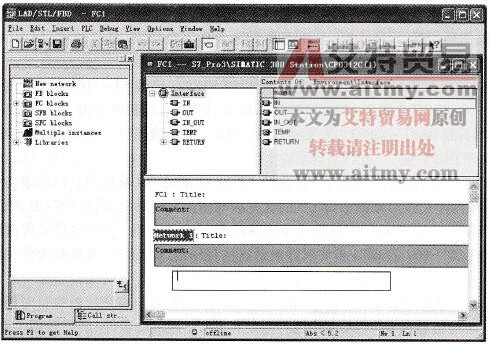

    图5-3    变量声明表的编辑窗口
