STEP 7中定义变量并下载数据块

    共享数据块DB1建立后，可以在S7的块文件夹(Blocks)内双击右窗口的数据块图标，启动LAD/STL/FBD S7程序编辑器，并打开数据块。以前面所创建的DB1为例，DB1的原始窗口如图5-7(a)所示。

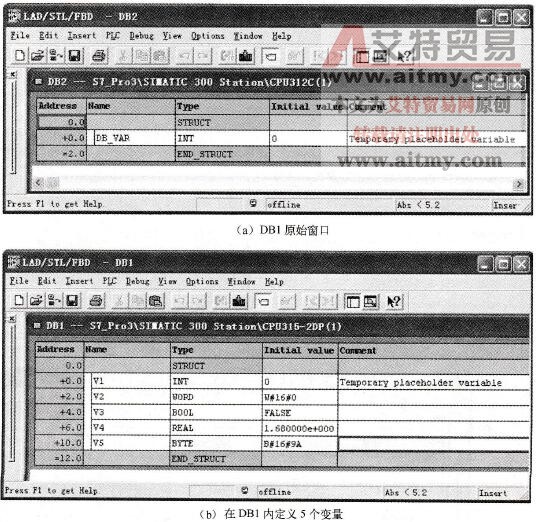

    图5-7    编辑数据块（变量定义）

    在数据块编辑窗口现有的结构框架下输入需要的变量即可。假设要定义5个变量：V1（INT，初始值为0）、V2（WORD，初始值为W#16#0）、V3（BOOL，初始值为FALSE）、V4（REAL，初始值为1.68）、V5（BYTE，初始值为B#16#9A）。

    变量定义完成后，应单击保存按钮并编译（测试）。如果没有错误，则需要单击按钮，像逻辑块一样，将数据块下载到CPU。
