STEP 7逻辑块的编程
来源:艾特贸易2017-08-17
简介在打开一个逻辑块之后,所打开逻辑块的右窗口,其上半部分将包括块的变量列表区和变量详细列表区,而其下半部分是程序编辑区,如图 5-12 所示。 图 5-12 逻辑块编辑器窗口 对逻辑

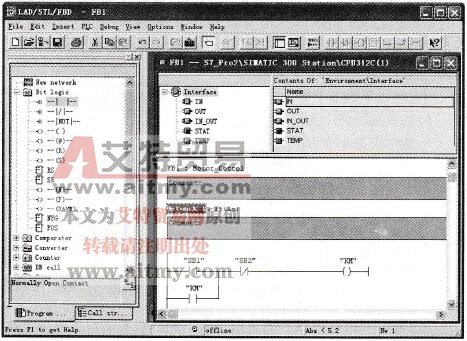

在打开一个逻辑块之后,所打开逻辑块的右窗口,其上半部分将包括块的变量列表区和变量详细列表区,而其下半部分是程序编辑区,如图5-12所示。
图5-12 逻辑块编辑器窗口
对逻辑块编程时必须编辑下列三个部分。
①变量声明:分别定义形参、静态变量和临时变量(FC块中不包括静态变量);确定各变量的声明类型( Decl)、变量名(Name)和数据类型(Data Type),还要为变量设置初始值(Initial Value)。如果需要还可为变量注释(Comment)。在增量编程模式下,STEP 7将自动产生局部变量地址( Address)。
②程序编辑:在程序编辑区中,对将要由PLC进行处理的块代码进行编程。它由一个或多个程序段组成。要创建程序段,可使用各种编程语言,如梯形逻辑图( LAD)、功能块图(FBD)或语句表(STL)。
③块属性:块属性包含了其他附加的信息,如由系统输入的时间标志或路径。此外,也可输入相关详细资料,如名称、系列、版本及作者名等,还可为这些块分配系统属性。
