MAD01模拟量I/O单元的对A/D转换结果进行线性比例变换

    该例是将A/D转换形成的二进制数进行线性比例变换。具体步骤是首先进行A/D转换，再使用二进制加法指令ADB(50)将转换结果加一个数，目的是得到一个正数，这是因为有些转换在模拟输入电压很小时，转换的结果可能是负数。最后进行使用SCL(17)扩展指令进行线性比例变换。

    例如，要把如8-33所示的A/D转换完成的二进制数据(输入模拟电压范围为0～10V)转换成BCD数据0～4400，就需要两步完成：第一步是将转换的数据加00C8 (BIN)，第二步是进行线性变换。

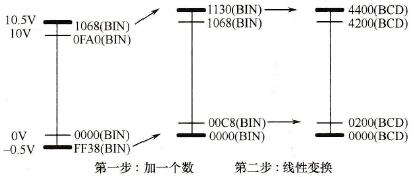

    图8-33    二进制转换数据的线性变换

    根据例题要求，A/D转换需要在CX-P软件中做如下设置：

   DM1000单元中写入0010，使用输入1；

   DM1001单元中写入0100，输入电压的范围为0～10V。

    为完成二进制加法运算还需要在梯形图程序中设置：

   DM0000单元中写入#00C8，保证线性变换的数是正数；

   DM0001单元中放置二进制加法结果。

    为完成线性变换，还需要做一下设置：

   DM0002单元中写入#0000，这是BCD数的第一点；

   DM0003单元中写入#0000，这是二进制数的第一点；

   DM0004单元中写入#4400，这是BCD数的第二点；

   DM0005单元中写入#1130，这是二进制数的第二点。

    线性变换的原理如图8-34所示。

    图8-34    线性变换的原理

    这里由于使用了扩展指令，所以需要将CPU的DIP开关第4位设置为“ON”。而且要在CX-P软件中使用View/PLC Setting菜单将SCL(17)指令添加到以使用的指令区，再传输到CPU中，使CPU具有使用SCL(17)扩展指令的功能。

    该例的梯形图程序如图8-35所示。变换的结果放在DM0008单元中。

    如果把0～10V变换成BCD码的数字1000，则100个数字代表1V电压，相当于一个BCD数字代表10mV。这样的变换需要做如下设置：

   DM1000单元中写入0010，使用输入1；

   DM1001单元中写入0100，输入电压的范围为0～10V。

    还需要在梯形图程序中做如下设置：

   DM0000单元中写入#0000。

   DM0001单元中放置二进制加法结果。

    为完成线性变换，还需要做如下设置；

   DM0002单元中写入#0000，这是BCD数的第一点；

   DM0003单元中写入#0000，这是二进制数的第一点；

   DM0004单元中写入#1000，这是BCD数的第二点；

   DM0005单元中写入#0FA0，这是二进制数的第二点，代表10V电压；

   DM0008中放置变换结果。

    完成这个变换的梯形图程序如图8-36所示。

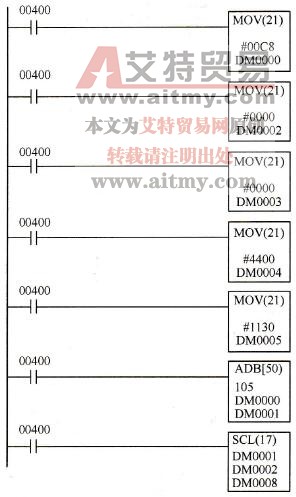

    图8-35    本例子的梯形图的程序

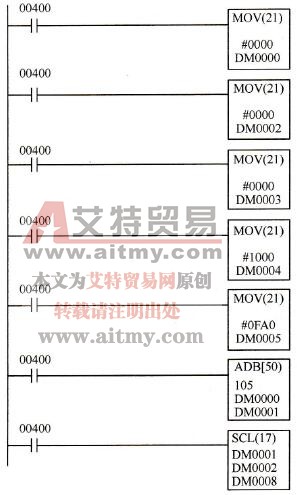

    图8-36    将0～10V电压变换成0～1000个BCD数字的梯形图
